7,0 'модуль дисплея БЕЗКОШТОВНОГО кута огляду TFT TFT

Основні специфікації

Розмір відображення

7,0-дюймовий IPS TFT-LCD

Роздільна здатність

1024 × RGB × 600 (WVGA)

Піксельна крок

0,1506 (H) × 0,1432 (v) мм

Активна площа

154.21 (H) × 85,92 (v) мм

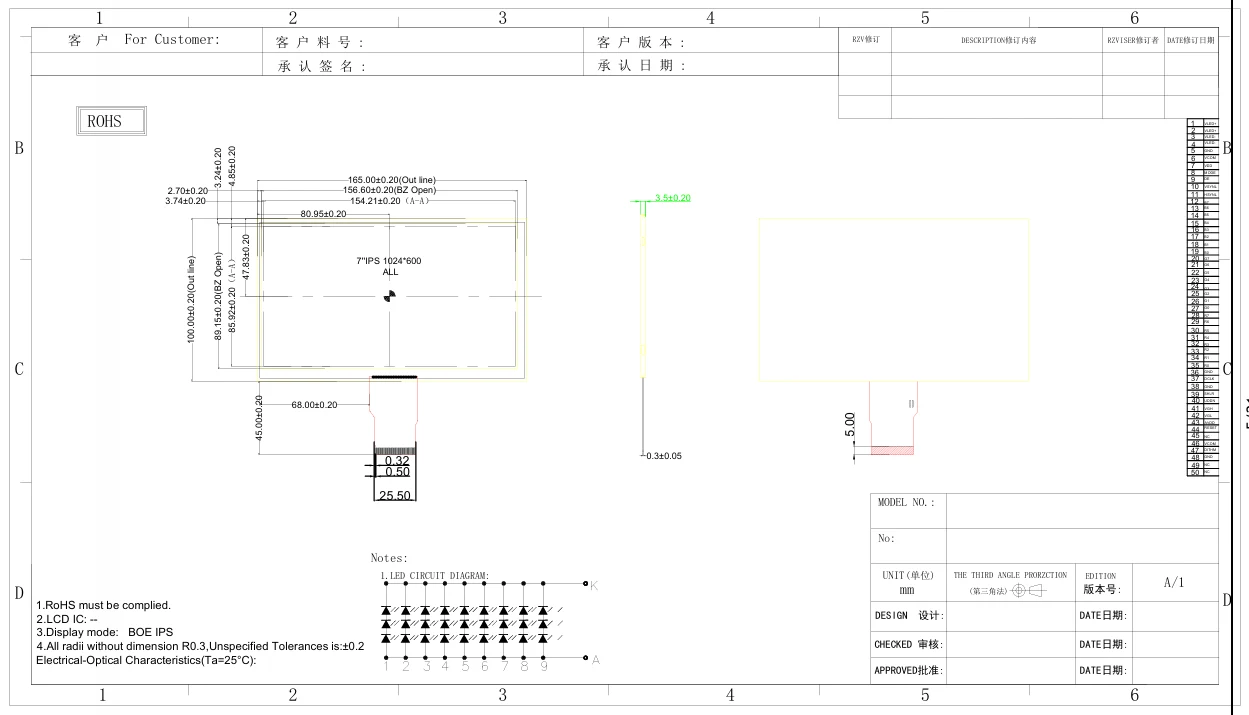

Контурні розміри

165 (W) × 100 (H) × 3,5 (г) мм

Режим відображення

Зазвичай чорний (IPS Technology)

Інтерфейс

TTL Паралельний RGB (50-контактний FPC)

Поверхнева обробка

Анти-сяйво (2h/3h жорстке покриття)

Електричні характеристики

Цифрова напруга живлення (VDD)

3,3 В (3,0–3,6 В)

Аналогова напруга живлення (AVDD)

9,6 В (9,4-9,8V)

Напруга воріт TFT (VGH/VGL)

18В (17–19V) / -6V (-7–-5V)

Поточне споживання (тип.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Напруга підсвічування/струм

9,6 В (8,4–10,6 В) / 180 мА (27 світлодіодів)

Робоча температура

-20 ° C до +70 ° C

Температура зберігання

-30 ° C до +80 ° C

Оптичні характеристики

Яскравість (тип.)

450 CD/M² (центральна точка)

Співвідношення контрасту (тип.)

800: 1 (кут огляду 0 °)

Час відповіді (тип.)

25 мс (підйом + падіння)

Кут огляду (H/V)

80 °/80 ° (CR> 10)

Кольорова гама (NTSC)

50%

Хроматичність (білий)

X: 0,230–0,330, Y: 0,260–0,360

Інтерфейс та управління

Тип з'єднувача

Hirose FH12A-50S-0,55H (50-контактний FPC)

Введення даних

8-бітна RGB (24-бітна глибина кольору)

Синхронізовані режими

Режим DE (за замовчуванням) / HS / проти режиму

Сканування напрямку управління

L/R (ліва/права зміна)/updn (сканування вгору/вниз)

Підтримуюча підтримка

8-бітна (H) або 6-бітна (L) роздільна здатність
