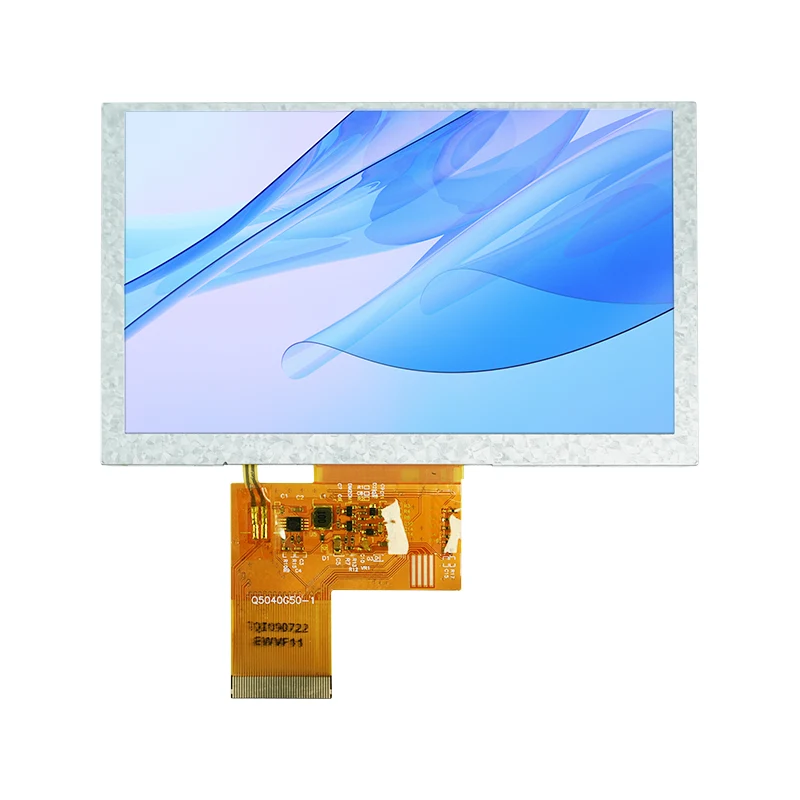

Розумний РК-дисплей TFT: практичний посібник від вибору до розгортання розробки

У вбудованих системах і дизайні взаємодії людини і машиниРозумний РК-дисплей TFTбільше не є просто «компонентом відображення» — це критичний фактор, який визначає досвід користувача та успіх продукту. Незалежно від того, чи розробляєте ви промисловий HMI, панель керування розумним будинком або портативний медичний пристрій, орієнтуватися у величезній кількості РК-дисплеїв Smart TFT на ринку та зробити правильний вибір, забезпечуючи при цьому швидке розгортання, часто складніше, ніж здається.

1. Вибір: дивіться не просто на розмір і роздільну здатність

Найпоширенішою помилкою на етапі вибору є зупинитися на екрані з думкою, що «це виглядає приблизно так». Насправді основні відмінності між РК-дисплеями Smart TFT часто лежать за межами специфікації.

1.1 Тип інтерфейсу: перший критичний розрив

Тип інтерфейсу безпосередньо визначає, чи може ваш головний контролер керувати екраном і наскільки складним буде процес розробки. Кожен з поширених типів інтерфейсів має свої відповідні програми:

Особлива примітка: якщо основним контролером є мікроконтролер, наприклад STM32F103, який не має вбудованого контролера RGB, вибрати екран інтерфейсу RGB безпосередньо буде надзвичайно важко. Вам знадобиться додатковий чіп-міст (наприклад, SSD1963) або, як альтернатива, перейдіть на екран SPI або паралельного інтерфейсу.

1.2 Відповідність роздільної здатності та розміру

Вища роздільна здатність не завжди є кращою. У обмеженому просторі світі вбудованих систем вища роздільна здатність означає більше використання пам’яті кадрового буфера, більше споживання енергії та вищу вартість. Основне правило:

Для відображення простих значків або тексту (наприклад, панелі приладів): достатньо 240x240 або 320x320
Для стандартних людино-машинних інтерфейсів (наприклад, портативних терміналів): 480x480 або 800x480
Для програм, які потребують чітких діаграм або зображень: 720x720 або вище

Квадратні TFT-дисплеї стають все більш поширеними в розумних переносних пристроях і промислових інструментах. Загальні характеристики включають 1,3 дюйма (240x240), 3,4 дюйма (480x480) і 4,0 дюйма (720x720).

1.3 Адаптованість до навколишнього середовища: у приміщенні, на вулиці чи в екстремальних умовах?

Багато проектів добре працюють зі стандартними екранами на етапі прототипування, але стикаються з проблемами після розгортання в польових умовах. Особливої ​​уваги заслуговують три ключові параметри:

• Яскравість: 300–400 ніт достатньо для використання в приміщенні; напіввідкрите застосування вимагає 500–800 ніт; повне використання поза приміщенням під прямими сонячними променями вимагає 1000 ніт або вище для розбірливості

• Робоча температура: Комерційний клас: від 0°C до 50°C; промисловий клас: від -20°C до 70°C; для автомобільних або екстремальних умов потрібна температура від -30°C до 85°C або вище

• Кут огляду: для сценаріїв, коли кілька людей дивляться на екран або де пристрій встановлено під кутом, кращі IPS-екрани з повним кутом огляду; Екрани TN дешевші, але демонструють значний зсув кольору під широкими кутами

1.4 Сенсорна панель і обробка поверхні

Якщо вашому продукту потрібна сенсорна функція, окрім вибору між резистивним і ємнісним типами, є кілька деталей, які легко пропустити:

Метод ламінування: оптичне склеювання забезпечує кращу чіткість і менше відображення порівняно з ламінуванням із повітряним зазором, але має вищу вартість
Покриття поверхні: антивідблиск (AG), антивідблиск (AR) і покриття проти відбитків пальців (AF) — для зовнішніх пристроїв або пристроїв з високою яскравістю рекомендується комбінація AG+AR

Налаштування захисного скла: чи потрібні закруглені кути, логотипи шовкографії, отвори чи інші естетичні зміни

2. Апаратне забезпечення та драйвер: уникнення помилок

Коли екран вибрано, апаратне забезпечення та розробка драйверів створюють ще один набір потенційних пасток.

2.1 Кабель і підключення FPC

Кабель FPC є причиною 80% глюків екрану. Завжди розблоковуйте засув роз’єму, перш ніж вставляти або виймати кабель — сильне витягування може пошкодити золоті контакти. Ніколи не підключайте та не від’єднуйте FPC, коли систему ввімкнено, оскільки залишковий струм може спалити інтерфейс.

Налаштовуючи FPC, зверніть увагу на:

Чи послідовність контактів і рівні напруги сумісні з вашою системною платою
Незалежно від того, чи потрібне згинання, розширення або фрезерування навколо інших компонентів
Чи відповідає довжина FPC конструкції механічного корпусу

2.2 Блок живлення та підсвічування

TFT-LCD зазвичай вимагають кількох шин напруги: VDD (логіка 3,3 В), VGH (позитивне зміщення), VGL (негативне зміщення) та інші. Ненормальна подача електроенергії є основною причиною спотворення кольорів і мерехтіння екрана. Типовий діагностичний підхід полягає в тому, щоб перевірити, чи напруга VCOM відхиляється від специфікації таблиці даних (наприклад, перевищення 3,8 В часто призводить до відчутного мерехтіння).

Для управління підсвічуванням рекомендується рішення постійного струму з ШІМ-регулюванням. Якщо частота ШІМ падає нижче 150 Гц, людське око може сприймати мерехтіння; бажано підняти частоту вище 200 Гц.

2.3 Драйвер IC і графічна бібліотека

Поширені мікросхеми драйверів TFT включають ILI9341, ST7789 і ST7735. Серед них ILI9341 пропонує найбільшу кількість документації та найпростішу реалізацію драйвера, що робить його придатним для додатків з роздільною здатністю 240x320.

Для графічних бібліотек LVGL і TouchGFX є основними виборами у вбудованому просторі. LVGL є відкритим кодом і підтримує кілька платформ, тоді як TouchGFX глибоко оптимізовано для мікроконтролерів STM32.

3. Спеціальна опція: розумні послідовні екрани UART

Якщо ваша команда не хоче витрачати багато часу на розробку графічного драйвера або якщо ваш головний контролер має обмежені ресурси, екран послідовного порту UART є варіантом, який варто розглянути.

Такі екрани включають вбудований MCU (наприклад, ATmega328PB) і ними можна керувати, просто надсилаючи команди через послідовний порт, займаючи лише контакти TX і RX.

Екрани UART на ринку зазвичай діляться на дві категорії:

Перший забезпечує надзвичайно високу ефективність розробки — ви навіть можете імітувати інтерфейс користувача на ПК, перш ніж виводити його на екран. Останній забезпечує більш низькі можливості керування.

4. Короткий довідник із діагностики типових несправностей

Нарешті, ось короткий контрольний список для усунення проблем із високочастотним полем — це може просто врятувати ситуацію:

Симптом	Пріоритетний напрямок розслідування
Глючить екран, немає дисплея	Перевірте, чи кабель FPC ослаблений або окислений (80% випадків); перевірте налаштування роздільної здатності / частоти оновлення
Спотворення кольору, вертикальні смуги, тремтіння	Перевірте наявність ненормальної напруги живлення (VGL/VGH/VCOM); перевірте, чи не занадто низька частота затемнення ШІМ
Тьмяне зображення або підсвічування не працює	Перевірте наявність старіння світлодіодів підсвічування; перевірте фактичну вихідну напругу адаптера живлення
Виправлено темні/білі плями на екрані	Фізичне пошкодження або стиснення з тильної сторони (незворотне — вимагає заміни)

Вибір і розробка TFT LCD — це, по суті, компроміс між вартістю, продуктивністю, циклом розробки та надійністю. Немає «найкращого» екрану — є лише «найбільш підходяще» рішення. Я сподіваюся, що цей посібник допоможе вам уникнути непотрібних обхідних шляхів на початку вашого проекту, дозволяючи вам зосередити більше зусиль на створенні справді диференційованого продукту.
