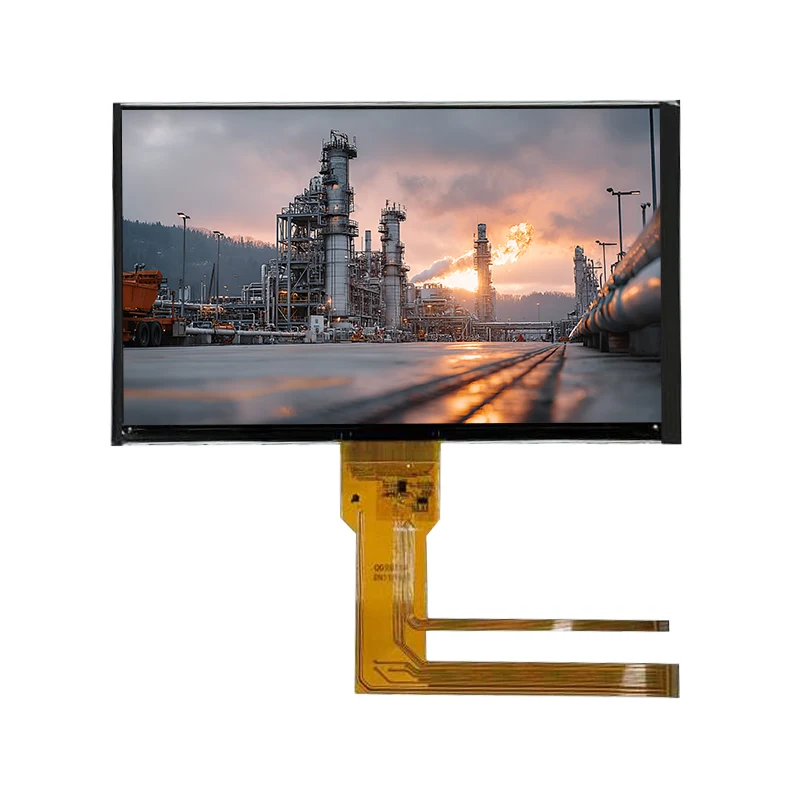

Що таке вбудований сенсорний екран і чому він трансформує сучасну технологію відображення?

У міру того як мобільні пристрої стають тоншими, легшими та візуально витонченішими, технології відображення мають розвиватися такими ж темпами. Однією з інновацій, що призвела до цієї зміни, єВбудований сенсорний екран— рішення для відображення, яке інтегрує сенсорні датчики безпосередньо в РК- або OLED-комірку. Це усуває додаткові шари, покращує оптичну чіткість і зменшує товщину пристрою без шкоди для функціональності. Оскільки виробники вимагають кращої якості дисплея та більш компактних структур,Вбудований сенсорний екрантехнології швидко стали кращим вибором серед смартфонів, планшетів, розумних годинників і автомобільних панелей.

Як працює вбудований сенсорний екран?

На відміну від традиційних сенсорних рішень, де сенсорні датчики розташовані над панеллю дисплея,Вбудований сенсорний екрантехнологія вбудовує електроди сенсорного датчика всередину підкладки дисплея. Цей дизайн поєднує дисплей і сенсорний екран в єдину ламіновану структуру.

Основні принципи роботи

• Вбудований сенсорний шар: ємнісний сенсорний шар вбудований у комірку дисплея, а не зверху.

• Синхронізація сигналу: Сигнали дотику та сигнали дисплея працюють за допомогою точного контролю часу, щоб уникнути перешкод.

• Драйвер IC Fusion: Багато панелей In-cell використовують уніфіковані мікросхеми дисплея та сенсорного драйвера (TDDI), що зменшує споживання енергії та вартість системи.

• Вища світлопроникність: завдяки меншій кількості шарів для проходження світла яскравість і точність кольору значно покращуються.

Результатом є дисплей, який забезпечує вищу якість зображення, покращену чутливість до дотику та кращу енергоефективність.

Чому варто вибрати вбудований сенсорний екран, а не вбудований і традиційний сенсорний екран?

При виборі сенсорної панелі для пристроїв, порівняння міжВнутрішньоклітинний, На стільниковий, іG+G (Скло-Скло)технології має вирішальне значення.

Основні переваги вбудованих сенсорних екранів

1. Більш тонка і легша структура пристрою
   Усуває зайві контактні шари, зменшуючи товщину на 10–20%.

2. Покращена оптична продуктивність
   Вища прозорість забезпечує яскравіші дисплеї з яскравішими кольорами.

3. Чудова точність дотику
   Датчики ближче до пальця покращують точність відгуку.

4. Нижче енергоспоживання
   Спільна мікросхема драйвера заощаджує енергію — ідеально підходить для мобільних пристроїв.

5. Конкурентоспроможна вартість виробництва
   Менша кількість шарів зменшує витрати на матеріали та ламінування при масовому виробництві.

Порівняльна таблиця: внутрішньоклітинна, внутрішньоклітинна та традиційні структури

Технологія In-cell явно виділяється серед споживчої електроніки, де естетика, оперативність і ефективність є головними пріоритетами.

Які технічні характеристики продукту ми можемо надати для вбудованих сенсорних екранів?

Shenzhen Tianfu Innovative Technology Co., Ltd. забезпечує широкі можливості налаштуванняВбудований сенсорний екранрішення, адаптовані до широкого діапазону застосувань. Нижче наведено типові параметри, доступні для проектів OEM/ODM.

Стандартні параметри продукту

• Розмір дисплея: 4,0" – 13,3" (доступні нестандартні розміри)

• Параметри роздільної здатності:

  • 720×1280

  • 1080×1920

  • 1200×2000

  • 2160×3840

• Сенсорна технологія: Ємнісний, мультитач 10-точковий

• Драйвер IC: вбудований чіп TDDI (опціонально Goodix, Ilitek, Synaptics)

• Яскравість: 350–600 ніт можна налаштувати

• Тип скла: 2.5D загартоване покривне скло, антивідблиск за бажанням

• Інтерфейс: MIPI / eDP

• Робоча температура: від –20°C до 70°C

• Час відгуку: < 5 мс

• Налаштування кришки об'єктива: Кольори, друк логотипу, посилене скло, водостійке покриття

Таблиця специфікацій (спрощена)

Ці опції дозволяють бездоганно інтегрувати в інтелектуальні споживчі пристрої, екрани керування автомобільним HUD, портативні термінали та промислове обладнання.

Які галузі отримують найбільшу вигоду від вбудованих сенсорних екранів?

Завдяки своїй тонкості, чіткості та точності,Вбудовані сенсорні екраниотримали широке поширення на багатьох ринках.

Топ програм

1. Смартфони та планшети
   Пристрої преміум-класу віддають перевагу легкій структурі та чудовому візуальному відтворенню.

2. Носимі пристрої та розумні годинники
   Маленький форм-фактор робить In-cell ідеальним для компактних екранів.

3. Автомобільні дисплеї
   Краща видимість, мінімальне відображення та висока чутливість до дотику підвищують безпеку в салоні.

4. Панелі розумного будинку
   Настінні інтерфейси виграють від тонких профілів.

5. Охорона здоров'я та медичні прилади
   Висока чіткість і чутливість до дотику покращують взаємодію з користувачем.

6. POS-термінали, портативні сканери та промислові інструменти
   Інтегрована структура зменшує точки відмови, покращуючи довговічність.

Як вибрати правильний вбудований сенсорний екран для вашого продукту?

Вибір правильної панелі передбачає кілька технічних міркувань. Ось найважливіші фактори:

1. Розмір і роздільна здатність дисплея

Зіставте розмір дисплея з розмірами пристрою. Подумайте, чи потрібна вам HD чи FHD для чіткості зображення.

2. Вимоги до яскравості

Пристрої для зовнішнього використання вимагають принаймні500 ніт, тоді як гаджети для приміщень добре працюють350–450 ніт.

3. Сумісність драйвера IC

Переконайтеся, що ваша материнська плата підтримує мікросхеми TDDI (Goodix, Ilitek, Synaptics тощо).

4. Дизайн покривного скла

Виберіть між:

• Крайове скло 2.5D

• Антиблікова поверхня

• Покриття проти відбитків пальців

• Індивідуальні кольори або дизайн вікна

5. Тип роз'єму

MIPI є звичайним для смартфонів; для промислового обладнання може знадобитися eDP.

6. Екологічна стійкість

Температурний діапазон, вологостійкість і стійкість до ударів мають відповідати сценаріям використання.

7. Натисніть Продуктивність

Подивіться на підтримку мультидотику та стабільну роботу в умовах вологи або роботи в рукавичках, якщо ваш пристрій цього вимагає.

Що робить наші вбудовані сенсорні екрани більш надійними?

Shenzhen Tianfu Innovative Technology Co., Ltd. гарантує, що кожен модуль In-cell відповідає суворим стандартам надійності та якості.

Наші основні сильні сторони

• Понад 10 років досвіду виробництва дисплеїв

• Автоматизовані складальні лініїдля стабільної роботи

• Ретельний оптичний контрольдля прозорості та однорідності

• Тести на старіння (48–72 години)для стабільності

• Сенсорна точна настройказ професійним калібруванням сигналу

• Налаштування OEM/ODMдля конструкції, покривного скла та інтерфейсу підключення

Ми співпрацюємо з глобальними клієнтами над довгостроковими проектами ланцюга постачання, доставляючи стабільні, високопродуктивні дисплеї для масового виробництва.

Поширені запитання: вбудований сенсорний екран

Q1: Що таке сенсорний екран In-cell і чим він відрізняється від традиційних сенсорних панелей?
A1: вбудований сенсорний екран інтегрує датчик дотику безпосередньо в комірку дисплея, усуваючи зовнішні сенсорні шари. Це призводить до більш тонкої структури, кращої оптичної чіткості та покращеної чутливості до дотику порівняно з панелями G+G або OGS.

Q2: Чому сьогодні смартфони та планшети віддають перевагу сенсорним екранам In-cell?
A2: Тому що вони пропонують високу яскравість, легку конструкцію, знижене енергоспоживання та більш якісний дисплей. Інтегроване рішення TDDI також знижує вартість і підвищує надійність у великосерійному виробництві.

Q3: Які пристрої найбільше підходять для інтеграції In-cell Touch Screen?
A3: Пристрої, яким потрібні компактні розміри та чудова якість зображення, такі як смартфони, планшети, переносні пристрої, автомобільні екрани та вдосконалені панелі розумного дому, отримують найбільшу користь.

Q4: Які параметри налаштування можна надати для проектів OEM In-cell Touch Screen?
A4: Фактори, які можна налаштувати, включають розмір дисплея, роздільну здатність, яскравість, форму захисного скла, друк логотипу, тип роз’єму, вибір драйвера IC та обробку поверхні. Shenzhen Tianfu Innovative Technology Co., Ltd. підтримує повне інженерне налаштування як для малих, так і для великих партій.

Зв’яжіться з нами, щоб отримати професійні рішення для сенсорних екранів

Якщо ви розробляєте мобільні пристрої, автомобільні системи, промислові термінали або рішення для розумного будинку, нашВбудований сенсорний екранмодулі забезпечують надійність, тонку структуру та преміальну продуктивність дисплея.
Щоб отримати консультацію щодо проекту, технічні специфікації або індивідуальні рішення, не соромтесяконтакт Shenzhen Tianfu Innovative Technology Co., Ltd.будь-коли.
