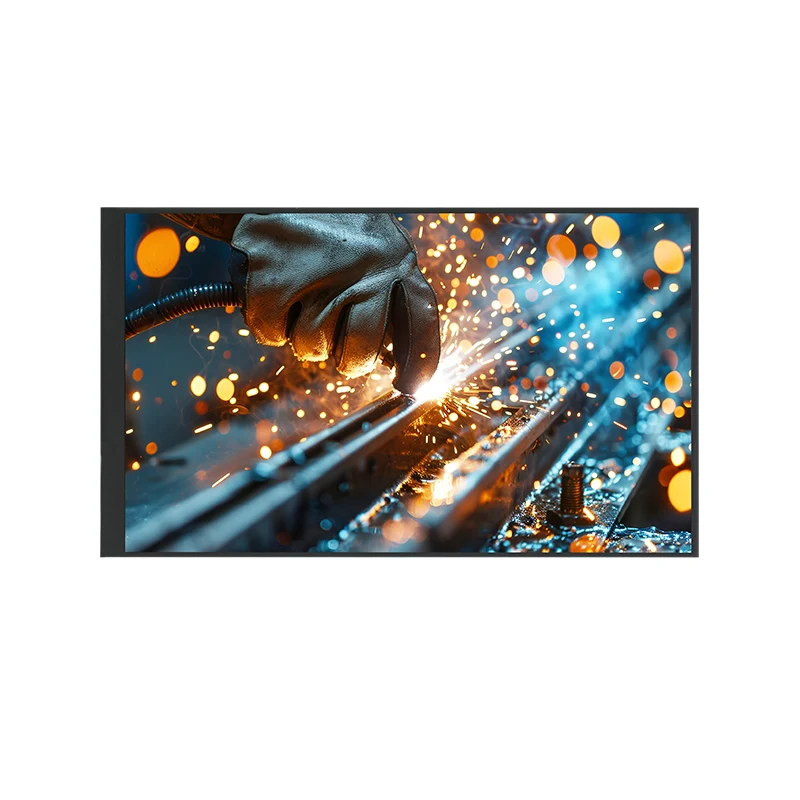

6,95-дюймовий кольоровий TFT РК-дисплей

Основні функції та сценарії застосування

• Візуальні зображення високої чіткості: роздільна здатність WVGA (600 × RGB × 1024) забезпечує чітке, детальне зображення.

• Широкі кути огляду та стабільний дисплей: технологія IPS забезпечує всенаправлений кут огляду 85°, зберігаючи постійний колір і контраст.

• Сильна адаптація до навколишнього освітлення: типова яскравість 350 кд/м² у поєднанні з коефіцієнтом контрастності 700:1 забезпечує чудову видимість у приміщенні та напівприміщенні.

• Широкі сфери застосування: промислові людино-машинні інтерфейси (HMI), дисплеї медичного обладнання, портативні прилади для тестування, панелі керування розумним будинком, комерційні термінали та модулі відображення Інтернету речей.

Основна цінність продукту

Ми надаємо виробникам пристроїв стабільний і надійний модуль відображення, що підключається і працює. Це допомагає скоротити цикли розробки продукту, зменшити складність управління ланцюгом поставок і забезпечити тривалий, чіткий досвід візуальної взаємодії навіть у суворих умовах навколишнього середовища.

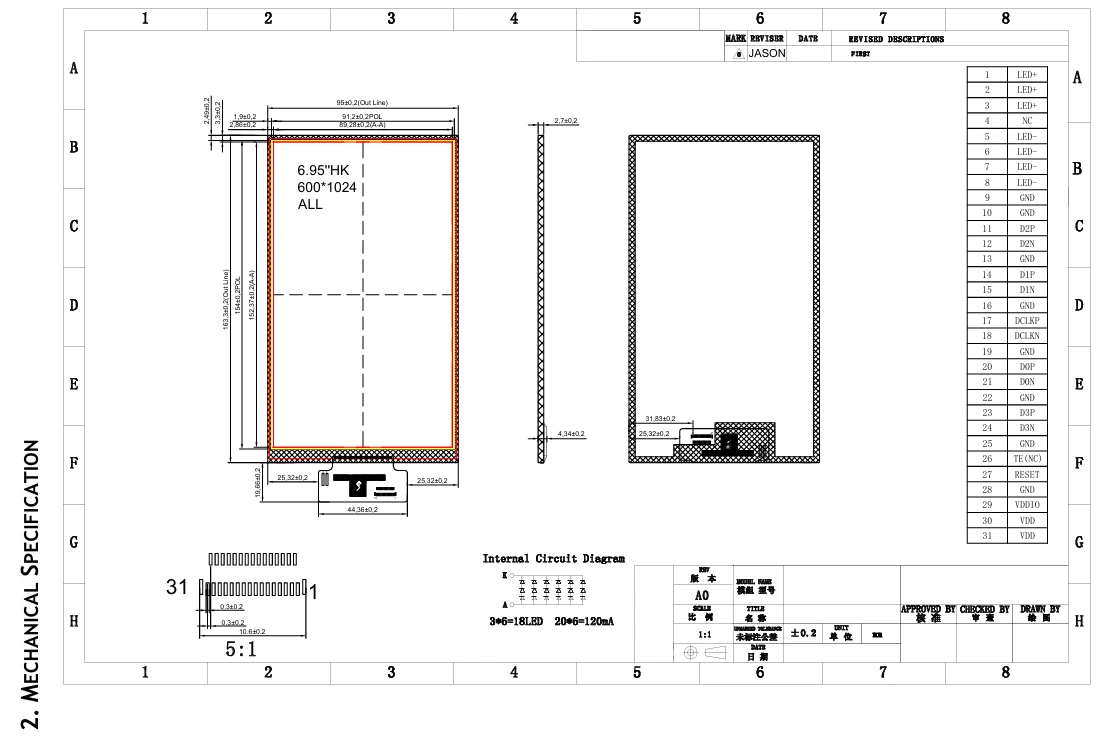

Специфікація модуля кольорового TFT РК-дисплея Tianfu 6,95 дюймів

Детальна інформація про модуль ширококутного кольорового TFT РК-дисплея Tianfu 6,95 дюймів

Ми розуміємо сувору природу промислових застосувань, тому 6,95-дюймовий кольоровий РК-модуль TFT з широкою температурою дотримується високих стандартів якості протягом всього процесу проектування, вибору матеріалів і виробничих процесів.

• Суворе виробниче випробування: кожен модуль проходить випробування під час увімкнення живлення, випробування сигналу, перевірку однорідності кольору та перевірку дефектів пікселів (відповідно до загальногалузевих стандартів) перед тим, як залишити фабрику.

• Сертифікація ключових компонентів: мікросхеми основного драйвера, світлодіоди підсвічування та інші важливі компоненти постачаються від відомих брендів, щоб забезпечити довгострокове стабільне постачання та постійну продуктивність.

• Перевірка адаптивності до навколишнього середовища: було підтверджено стабільну роботу модуля в зазначеному широкому діапазоні температур, що відповідає вимогам більшості промислових і комерційних середовищ.

• Захист від електростатичного розряду: схема включає основні заходи захисту від електростатичного розряду. Ми рекомендуємо замовникам додати відповідний захист у дизайн продуктів на системному рівні.

Заява про відповідність

Цей продукт відповідає обмеженням директиви RoHS щодо небезпечних речовин. Виробництво суворо здійснюється відповідно до системи сертифікації ISO9001. Ми можемо допомогти надати відповідні заяви про відповідність і документи технічної підтримки на основі конкретних вимог клієнта до проекту.

Послуги з налаштування та процес

Стандартні продукти та налаштування

Ми пропонуємо цей 6,95-дюймовий кольоровий TFT РК-дисплейний модуль як стандартний продукт для забезпечення швидкої підтримки зразків і стабільного масового постачання. У той же час ми розуміємо, що для вашого продукту може знадобитися унікальний дизайн, тому ми надаємо послуги гнучкого налаштування:

Оптична настройка: налаштуйте яскравість (до 500 кд/м² або вище), колірну температуру та обробку поверхні (антивідблиск, глянець тощо).

Адаптація інтерфейсу та штифтів: у межах техніко-економічного дизайну апаратного забезпечення ми можемо домовитися про коригування довжини FPC, положення інтерфейсу та визначення штифтів.

Налаштування конструкції: надайте конструкції пластикової або металевої рами відповідно до корпусу пристрою та способу встановлення.

Затемнення підсвічування: підтримує затемнення ШІМ, з регульованими діапазонами частоти затемнення, доступними за запитом.

Процес співпраці

Аналіз потреб → Оцінка рішення та пропозиція → Випробування зразків → Підтвердження дизайну → Пробне виробництво невеликих партій → Масова доставка та відстеження якості

У нас є професійна команда FAE (Field Application Engineer), яка надасть вам повну технічну підтримку від початкового вибору до впровадження масового виробництва.

Q1: Для яких продуктів в основному підходить цей дисплей?

A: Цей 6,95-дюймовий WVGA IPS-дисплей ідеально підходить для промислового контрольного обладнання (HMI), медичних приладів моніторингу, портативних розумних терміналів, портативних сканерів штрих-кодів, розумних шафок і кіосків самообслуговування. Він спеціально розроблений для додатків, які вимагають балансу між надійністю дисплея, широкими кутами огляду та економічною ефективністю.

Q2: Інтерфейс MIPI DSI, але моя основна мікросхема керування використовує RGB ​​або LVDS. Чи можна його ще використовувати?

A: Так, вам знадобиться чіп-міст (наприклад, рішення від DragonTrail або Realtek), щоб перетворити MIPI DSI на RGB або LVDS. Ми можемо надати рекомендації щодо відповідних чіпів мостів або еталонних проектів для зрілих адаптерних плат, щоб допомогти вам швидко завершити системну інтеграцію.

Q3: Чи можу я запросити зразки для тестування?

A: Так. Ми пропонуємо зразки закупівель для потенційних клієнтів з чіткими вимогами до проекту. Будь ласка, зв’яжіться з нами через наші бізнес-канали, надавши інформацію про свою компанію, огляд проекту та потреби в тестуванні, і ми організуємо це якомога швидше.

Q4: Робоча температура від -10°C до 60°C. Чи можна використовувати його в холодніших чи гарячіших середовищах?

A: Цей діапазон є гарантованою робочою температурою для нормальної роботи. Якщо ваше середовище застосування виходить за межі цього діапазону (наприклад, зовнішнє обладнання в холодних регіонах), ми можемо оцінити спеціальну широкотемпературну версію (наприклад, розширену до -30°C~80°C), хоча це може включати коригування матеріалів і вартості.

Питання 5: чи видно його на відкритому повітрі при яскравості 350 ніт?

A: 350 кд/м² є типовим для використання всередині приміщень. Для читання на відкритому повітрі під сонячним світлом ми рекомендуємо екран високої яскравості 800 кд/м² або більше в поєднанні з технологією оптичного з’єднання для зменшення відблисків. Ми можемо надати параметри налаштування високої яскравості.

Q6: Який приблизний термін служби панелі?

В: За певних електричних і температурних умов термін служби підсвічування (час, доки яскравість не зменшиться до 50% від початкового значення) зазвичай становить понад 30 000 годин. Фактичний термін служби тісно пов’язаний з робочим середовищем, конструкцією розсіювання тепла та струмом руху.

Q7: Чи надаєте ви технічну підтримку, як-от драйвери чи код ініціалізації?

A: Так. Ми надаємо покупцям основні специфікації, часові діаграми інтерфейсу, рекомендовані схеми та приклади коду ініціалізації для мікросхеми драйвера. У разі складних технічних питань наша команда FAE надасть професійну підтримку.

Q8: Що таке мінімальна кількість замовлення (MOQ) і який час виконання?

A: MOQ для стандартних моделей зазвичай становить 500-1000 одиниць, залежно від структури замовлення. Стандартний час виконання масового виробництва становить приблизно 4-6 тижнів. Для термінових зразків або невеликих партій у нас є швидкий процес, доступний для узгодження. MOQ і терміни виконання індивідуальних продуктів необхідно оцінювати на основі конкретних вимог.
