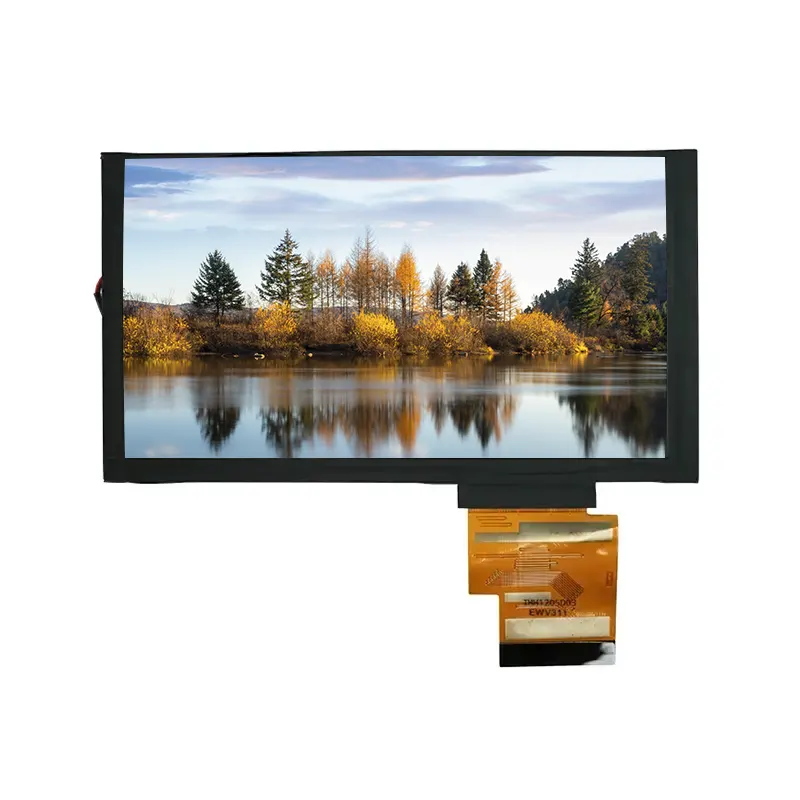

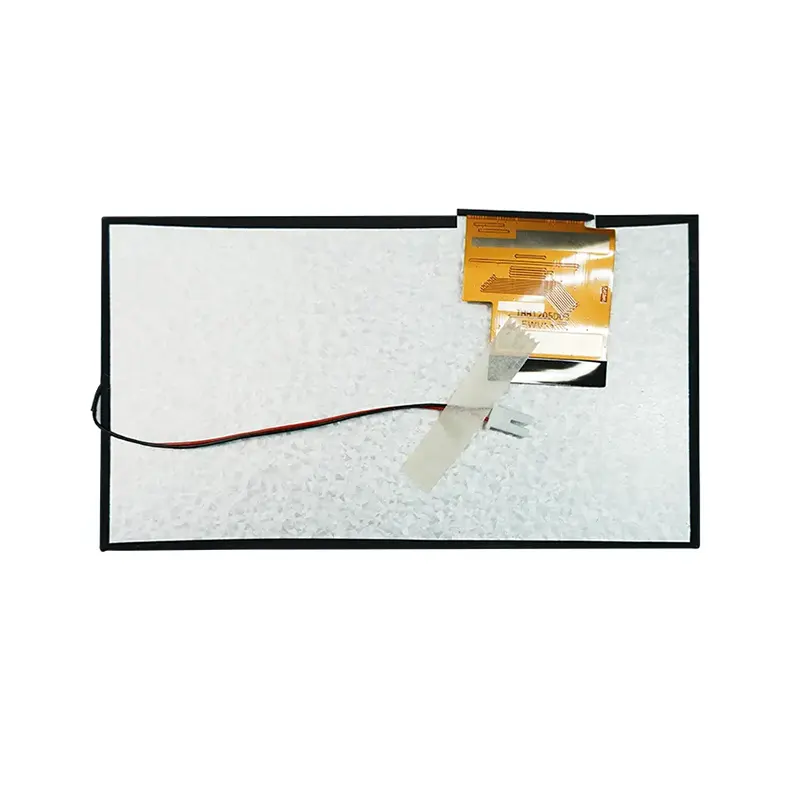

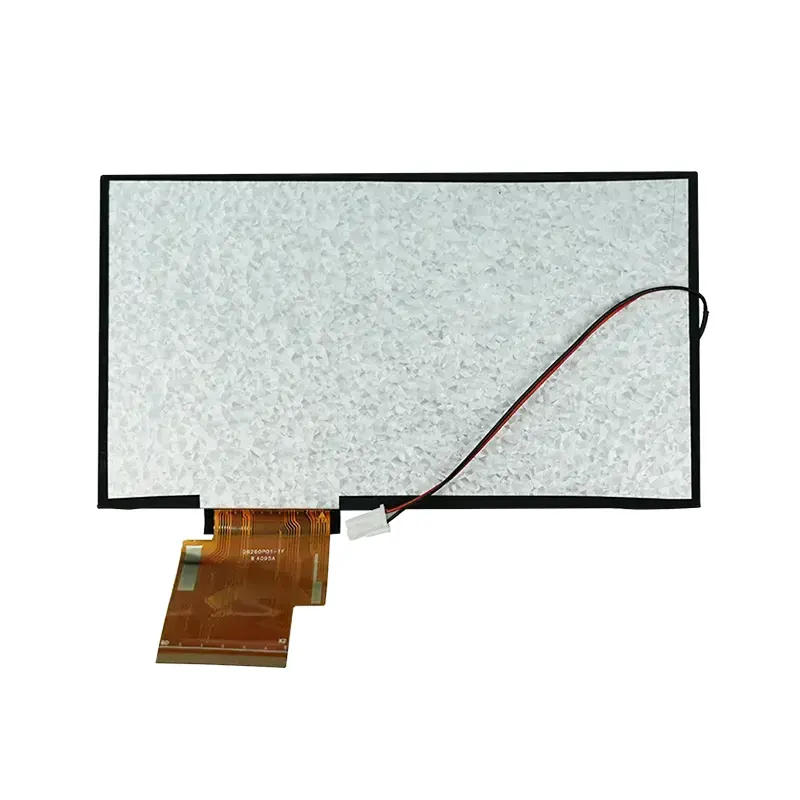

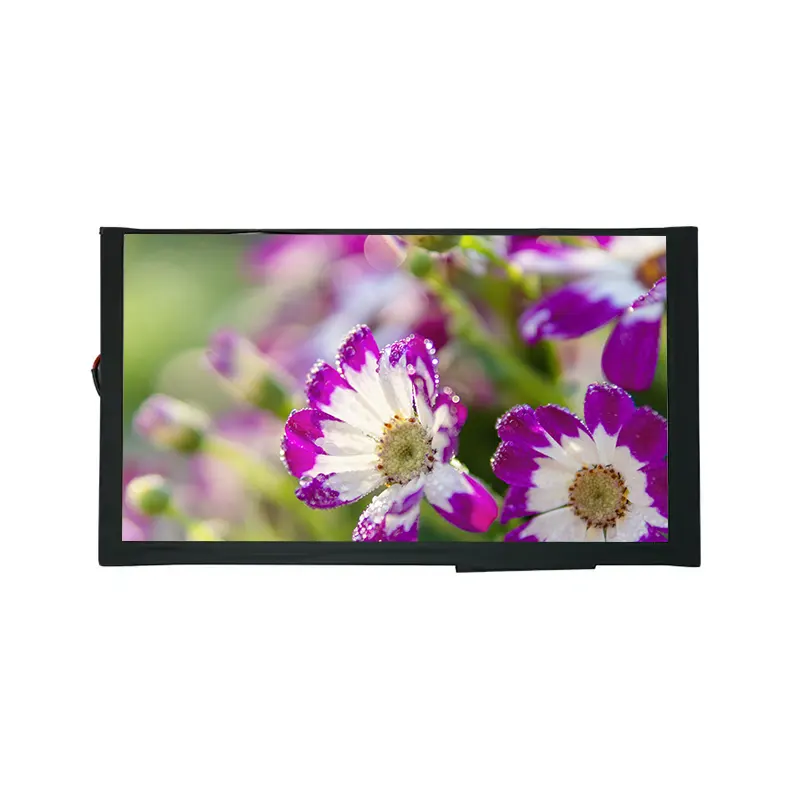

6,2-дюймовий модуль ширококутного TN TFT РК-екрану

Основні сценарії застосування

• Промислові панелі керування: обладнання для автоматизації виробництва, системи керування ПЛК, людино-машинні інтерфейси (HMI)

• Системи відображення в автомобілях: приладові панелі комерційних транспортних засобів, логістичні транспортні термінали, спеціальні екрани керування транспортними засобами

• Дисплеї зовнішнього обладнання: системи моніторингу сонячної енергії, зовнішні платіжні термінали, інформаційні дисплеї

• Дисплеї для медичного обладнання: портативні медичні інструменти, допоміжні дисплеї для діагностичного обладнання

• Управління розумним будинком: панелі управління автоматизацією будівель, розумні центральні системи управління

Tianfu 6.2' Wide Temp TN TFT LCD Screen Module Специфікація на складі

Детальна інформація про РК-модуль 6,2-дюймового ширококутного TFT-екрана Tianfu

Переваги оптичних характеристик

Дисплей високої яскравості: із типовою яскравістю 500 кд/м² він майже вдвічі яскравіший за стандартні дисплеї споживчого класу (250-300 кд/м²), забезпечуючи ідеальну видимість навіть під прямим сонячним світлом або яскравим освітленням.

Широкі кути огляду: забезпечує кут огляду 150° (CR≥10) як по горизонталі, так і по вертикалі. Ця функція має вирішальне значення, коли кільком операторам потрібно одночасно переглядати екран або коли пристрій встановлено в нетрадиційних положеннях.

Швидке реагування: загальний час відгуку 25 мс (підйом + спад) забезпечує динамічне оновлення інформації без розмиття руху, що робить його придатним для відображення даних у реальному часі, моніторингу каналів і основних анімованих інтерфейсів.

Кольорова продуктивність: 50% колірної гами NTSC. Хоча він не такий великий, як споживчі дисплеї високого класу, він повністю відповідає вимогам до промислових індикаторів, сповіщень про стан і графічної візуалізації даних.

Адаптованість до навколишнього середовища та надійність

Широкий температурний режим роботи: Робочий температурний діапазон від -20°C до 70°C, підходить для середовищ від холодних складів до високотемпературних майстерень. Діапазон температур зберігання ще ширший від -30°C до 80°C, що забезпечує безпеку під час транспортування та складування.

Надійна система підсвічування: використовує масив із 21 білого світлодіода з джерелом живлення 9,6 В/210 мА, що забезпечує рівномірне та стабільне підсвічування із типовим терміном служби понад 50 000 годин.

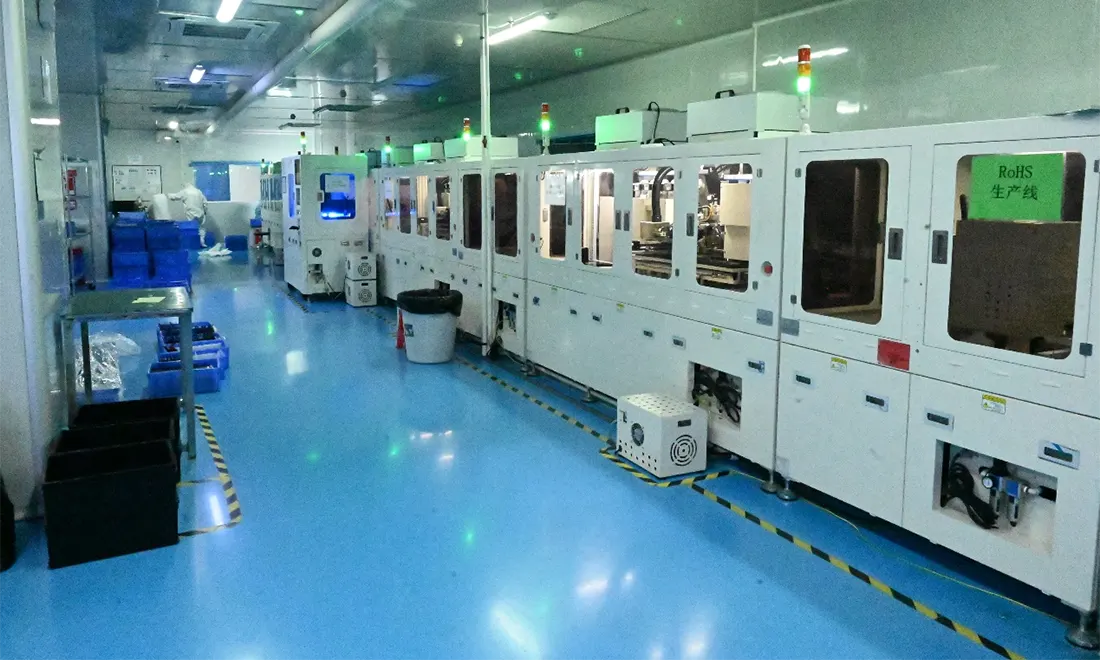

Контроль якості виробництва

• Випадкова вибірка для тестування при високій температурі та високій вологості (85°C/85% відносної вологості протягом 240 годин) для кожної партії.

• Випробування на термічний удар (-20°C ⇄ 70°C протягом 1000 циклів).

• Випробування на вібрацію та механічні удари відповідно до вимог встановлення промислового обладнання.

Гарантія стабільності продуктивності

• Рівномірність яскравості контролюється на рівні понад 85%.

• Немає гарантії щодо яскравих/темних пікселів (клас пікселів без дефектів доступний за запитом).

• Консистенція кольору між партіями контролюється з ΔE < 5.

Підтримка сумісності та інтеграції

• Підтримує стандартний інтерфейс RGB, сумісний із основними промисловими процесорами.

• Надає детальне визначення інтерфейсу та документи специфікації часу.

• Додаткові резистивні або ємнісні сенсорні панелі (продаються окремо).

• Пропонує еталонні схеми та приклади коду ініціалізації.

Що змусило Tianfu вибирати наші клієнти протягом 16 років?

Десятиліття досвіду: понад 10 років, присвячених рішенням для промислових дисплеїв, ми глибоко розуміємо унікальні вимоги промислових застосувань. На відміну від дисплеїв споживчого класу, які віддають перевагу надзвичайним кольорам і тонким профілям, ми зосереджуємося на надійності, адаптованості до навколишнього середовища та довгостроковій стабільності.

Перевірена польова продуктивність: наші дисплеї були перевірені в понад 5000 промислових розгортань по всьому світу, включаючи:

• Системи моніторингу енергії вітру в екстремальних холодах Північної Європи (безперервна робота при -25°C)

• Обладнання платформи для буріння нафти в умовах високих температур Близького Сходу (температура навколишнього середовища 50°C+)

• Термінали 24/7 Manufacturing Execution System (MES).

Зобов'язання щодо технічної підтримки

• Надання вичерпної технічної документації та посібників з інтеграції.

• Команда технічної підтримки із середнім досвідом роботи з промисловими електронними продуктами понад 8 років.

• Підтримка тестування зразків і швидка доставка для дрібносерійних замовлень.

• Зобов'язання щодо довгострокових поставок і підтримки життєвого циклу промислової продукції.

Випадок від нашого клієнта: оновлення дисплея для інтелектуальних складських логістичних терміналів

Історія клієнта та виклики: великому логістичному центру електронної комерції терміново потрібно було оновити дисплеї своїх складських мобільних терміналів даних (КПК). Оригінальним екранам бракувало достатньої яскравості під інтенсивним освітленням складу, через що операторам було важко зчитувати скановані штрих-коди та інформацію про запаси. Крім того, значні коливання температури на складі (від холодних зон до високотемпературних літніх умов) спричинили сповільнення або вихід стандартних сит, що серйозно вплинуло на ефективність і точність сортування.

Наше рішення: Клієнт прийняв наш 6,2-дюймовий ширококутний TN TFT РК-екранний модуль. Його висока яскравість 500 кд/м² забезпечує чітку видимість за будь-якого типу освітлення. Широкий діапазон робочих температур від -20°C до 70°C ідеально адаптується до складних складських умов, гарантуючи стабільну роботу пристрою протягом усього року. Крім того, широкий кут огляду 150° дозволяє операторам легко читати інформацію незалежно від того, як вони тримають пристрій.

Результати застосування: після оновлення обладнання ефективність сортувальників, які зчитують інформацію з екрану, підвищилася більш ніж на 30%, а частота помилок, спричинених проблемами відображення, значно знизилася. Відгуки споживачів свідчать про те, що завдяки надійності дисплея суттєво зменшився час простою обладнання для обслуговування, забезпечивши міцну основу для «регулярної роботи інтелектуальної системи логістики».

Q1: Чи добре видно цей дисплей на відкритому повітрі під прямими сонячними променями?

A: Так, абсолютно. Конструкція високої яскравості 500 кд/м² спеціально розроблена для роботи на вулиці та в умовах високої освітленості. У порівнянні зі стандартними екранами мобільних телефонів (зазвичай 300-400 кд/м²), наш дисплей зберігає чудову читабельність при яскравому освітленні. Для досягнення оптимальних результатів ми рекомендуємо поєднувати його з антибліковим покриттям (AG).

Питання 2: Чи включає діапазон робочих температур від -20°C до 70°C температуру запуску?

В: Так, це повний діапазон робочих температур, включаючи холодний і гарячий запуски. При -20°C дисплею може знадобитися трохи більше часу, щоб досягти максимальної яскравості (зазвичай 30-60 секунд), але він відображатиметься нормально. Для більш екстремальних застосувань ми можемо надати спеціальні версії за запитом.

Питання 3: Чи достатньо контрастності 140:1? Це здається нижчим за споживчі товари.

A: Стандарти коефіцієнта контрастності для промислових дисплеїв відрізняються від стандартів споживчих товарів. Значення 140:1 виміряно при високій яскравості 500 кд/м². Фактична візуальна продуктивність набагато краща, ніж споживчі екрани, що працюють на тому самому рівні яскравості. Наша оптимізація забезпечує найкращу читабельність у промислових середовищах, які часто зазнають перешкод навколишнього світла.

Q4: Чи спричинить час відгуку 25 мс розмиття?

A: Для промислових застосувань загальний час відгуку 25 мс цілком достатній. Промислові інтерфейси складаються здебільшого з оновлення даних та індикаторів стану, а не з високошвидкісного відтворення відео. Цей час відгуку забезпечує плавне оновлення динамічних даних, забезпечуючи кращу стабільність напруги та довший термін служби.

Q5: Чи підтримує він сенсорні функції?

A: Цей продукт є основним модулем дисплея, але ми можемо надати повне рішення для інтеграції дисплея та сенсорного екрану. Ми співпрацюємо з кількома постачальниками високоякісних сенсорних панелей, щоб пропонувати резистивні (краще для роботи в рукавичках) або ємнісні сенсорні рішення, гарантуючи ідеальне поєднання оптичних характеристик і надійності.

Q6: Який термін служби світлодіодів підсвічування та чи складна заміна?

A: Система підсвічування розрахована на термін служби понад 50 000 годин (приблизно 5-6 років за звичайного використання). У світлодіодах використовується матрична конструкція, тому відмова одного світлодіода не призведе до виходу з ладу всього підсвічування. Для додатків, що вимагають більшої надійності, ми можемо запропонувати версії з резервними конструкціями.

Q7: Яка мінімальна кількість замовлення (MOQ) і який час виконання?

A: MOQ для стандартних моделей становить 100 одиниць, а зразки доступні від 1 одиниці. Будь ласка, зверніться до таблиці нижче для конкретних термінів виконання; можна обговорити термінові замовлення для прискореного виробництва. Ми підтримуємо безпечні запаси для наших найпопулярніших моделей, щоб задовольнити термінові потреби наших клієнтів.
