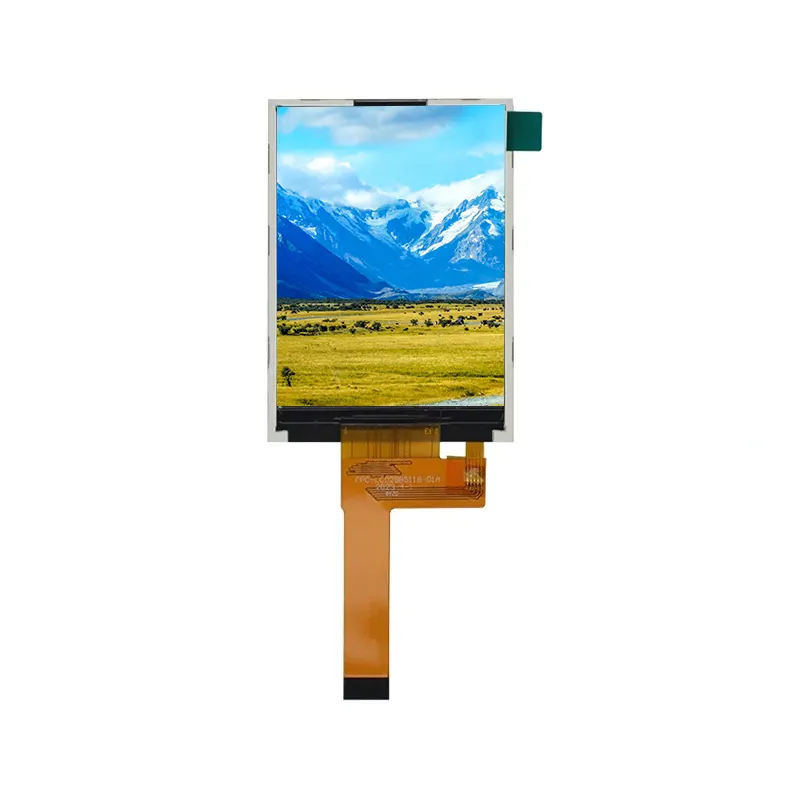

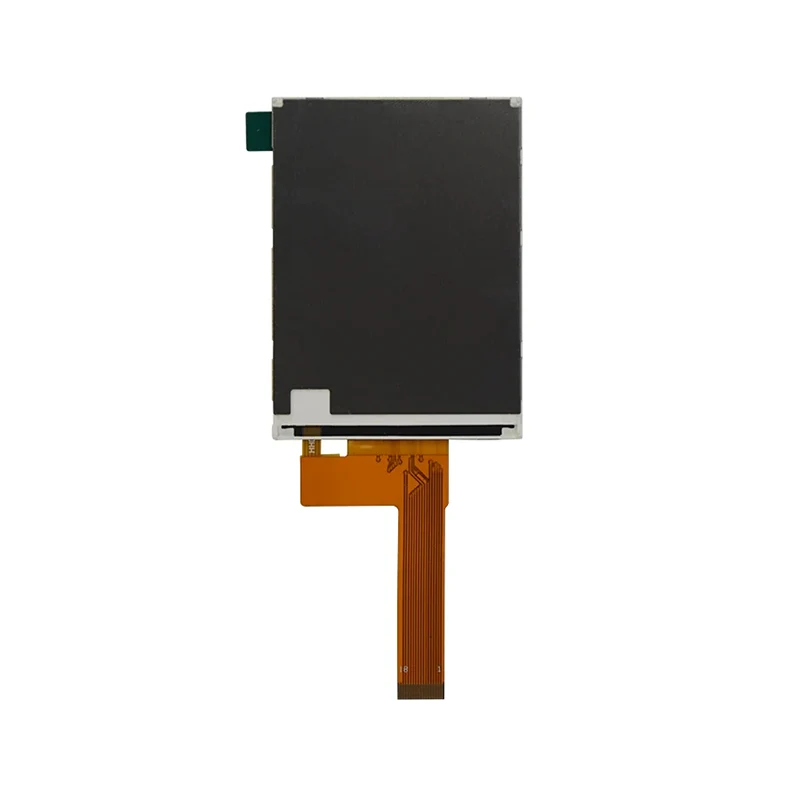

2,7-дюймовий графічний стандартний TN TFT РК-модуль

2,7-дюймовий графічний стандартний TN TFT РК-екранний модуль в основному використовується в промислових і розумних домашніх РК-дисплеях. наприклад:

1. Промисловий портативний термінал

Промислові кишенькові комп’ютери: спеціальні РК-дисплеї для КПК/сканерів штрих-кодів

Довговічні рідкокристалічні дисплеї | Ідеально підходить для промислових детекторів і терміналів даних

Удосконалені РК-дисплеї для інвентарних сканерів і портативних принтерів

Високоякісні дисплеї – створені для промислових портативних пристроїв

2. Розумний дім

Панелі управління розумним будинком | Розширені РК-рішення на замовлення

Довговічні РК-дисплеї для кавоварок, роботів-пилососів і печей

Розумні домашні дисплеї – високоякісні та індивідуальні

Подробиці

Специфікація Tianfu Customized 2.7' Graphic Standard TN TFT LCD Screen Module

Досвід реального використання додатків від Tianfu: перспектива від виробника мобільних терміналів даних

"Під час розробки промислового КПК нового покоління цей 2,7-дюймовий графічний стандартний TN TFT РК-екранний модуль став нашим найкращим вибором. Його високояскраве підсвічування (ми налаштували версію 500 кд/м²) і антиблікове покриття повністю вирішило проблему складного розпізнавання вмісту екрана під сильним зовнішнім світлом."

«Широкоекранний формат 960 × 240 чудово сумісний із логікою взаємодії мобільних терміналів даних: горизонтального простору достатньо для повного відображення штрих-кодів і номерів накладних, тоді як вертикальне розташування ідеально підходить до класичного дизайну інтерфейсу користувача «область відображення інформації + нижні фіксовані кнопки», що забезпечує ефективну роботу в компактному просторі».

"Функція низького енергоспоживання інтерфейсу SPI безпосередньо покращує термін служби батареї терміналу. Завдяки логічному споживанню енергії лише 8 мА для модуля, у поєднанні з нашою власно розробленою стратегією контролю градації підсвічування, загальний час роботи батареї пристрою було збільшено приблизно на 18% у сценаріях безперервного сканування".

«Стійкість до широкого діапазону температур (від -20°C до +70°C) і механічна надійність модуля пройшли наші суворі випробування, включаючи випробування на циклічне використання високої та низької температури та випробування на падіння з висоти 1,2 метра, що повністю відповідає вимогам довговічності в промислових середовищах».

Цільова оптимізація та підтримка

Ми пропонуємо вдосконалені рішення для таких програм:

Ексклюзивні функції: вдосконалений драйвер підсвічування (підтримка затемнення з ШІМ/швидке пробудження), дотик у рукавичках, дизайн із захистом від перешкод і набір режиму енергозбереження.

Індивідуальна галузь: доступні індивідуальні версії, оптимізовані для таких сценаріїв, як експрес-логістика, складування холодного ланцюга та перевірки на відкритому повітрі.

Швидка підтримка: надайте сумісні еталонні проекти з основними механізмами сканування, інструментами тестування виробничої лінії та довгостроковою гарантією на постачання.

Відгуки клієнтів

"Протягом останніх 18 місяців ми кумулятивно використали більше 35 000 одиниць цього модуля в трьох наших термінальних продуктах. Найбільше нас задовольняє чудова послідовність партій і надзвичайно швидка відповідь технічної підтримки, що забезпечує тверду гарантію для нашого великомасштабного виробництва та післяпродажного обслуговування. Tianfu — це надійний і індивідуальний завод LCD, ми завжди їм довіряємо".

Застосування модуля 2,7-дюймового TFT РК-екрану Tianfu

Tianfu Leading Time

FAQ

Q1: Як вибрати між інтерфейсами SPI та RGB?

A: Два інтерфейси відповідають різним вимогам програми:

Інтерфейс SPI містить невелику кількість контактів (зазвичай 3–4 лінії даних), що ідеально підходить для сценаріїв, коли ресурси контактів MCU обмежені, а вимоги до частоти оновлення низькі, наприклад для відображення статичних зображень або повільного оновлення даних.

Інтерфейс RGB забезпечує паралельну передачу даних із вищою частотою оновлення, що підходить для відображення динамічного вмісту, відео чи графіки, що швидко змінюється, але вимагає більше ресурсів контактів.

Q2: Чому для підсвічування потрібна відносно висока напруга 8,7–10,2 В?

A: Цей модуль використовує дизайн підсвічування з кількома світлодіодами, підключеними паралельно. Відносно висока напруга зазвичай означає, що підсвічування складається з кількох світлодіодів, з’єднаних послідовно, які можуть забезпечити рівномірну та достатню яскравість. У реальному використанні необхідна спеціальна схема драйвера підсвічування; його не можна безпосередньо підключити до логічного джерела живлення 3,3 В.

Q3: Чи відповідає діапазон робочих температур модуля вимогам промислового застосування?

A: Так. Діапазон робочих температур від -20°C до +70°C відповідає вимогам більшості промислових середовищ. Для більш екстремальних умов (наприклад, сильні морози на відкритому повітрі або майстерні з високою температурою) ми можемо надати широкотемпературну версію (потрібна індивідуальна настройка), яка відповідає спеціальним вимогам від -40°C до +85°C.

Q4: Чи відповідає діапазон робочих температур модуля вимогам промислового застосування?

A: Так. Діапазон робочих температур від -20°C до +70°C відповідає вимогам більшості промислових середовищ. Для більш екстремальних умов (наприклад, сильні морози на відкритому повітрі або майстерні з високою температурою) ми можемо надати широкотемпературну версію (потрібна індивідуальна настройка), яка відповідає спеціальним вимогам від -40°C до +85°C.

Q5: Як управляти цим екраном? Які периферійні схеми потрібні?

A: Базова система вимагає:

Логічне живлення 3,3 В (точність ±5%)

Схема драйвера підсвічування 8–10 В (постійний струм 15–25 мА)

MCU або контролер дисплея (з підтримкою інтерфейсу SPI або RGB)

Додатково: контролер сенсорного екрана (для сенсорних версій)

Ми надаємо повні еталонні електричні схеми та приклади кодів драйверів (підтримувані платформи, такі як STM32, ESP32 і Arduino).

Q6: Які аспекти налаштування підтримуються для цього екрана дисплея?

A: Ми пропонуємо найкращі в галузі модульні послуги з налаштування, включаючи такі основні параметри:

Налаштування інтерфейсу та PIN-коду

Відрегулюйте положення роз’єму FPC і порядок контактів відповідно до макета друкованої плати

Налаштуйте набори команд інтерфейсу SPI відповідно до основної мікросхеми керування

Додайте інтерфейс I2C для сенсорних екранів або датчиків зовнішнього освітлення

Регулювання оптичних характеристик

Замініть рідкокристалічні матеріали іншими кутами огляду (IPS/FFS/TN)

Відрегулюйте яскравість підсвічування (додатковий діапазон: 150–800 кд/м²)

Змінити кут поляризатора (0°/90°/180°/270°)

Додайте обробку поверхні, наприклад антивідблиск і відбитки пальців

Адаптація механічної структури

Відрегулюйте загальну товщину модуля (мінімальна товщина до 1,8 мм)

Змініть довжину FPC і напрямок виходу кабелю

Додайте або зменшіть кількість монтажних отворів

Адаптуйте конструкцію рами для конкретних вимог до ущільнення

Особлива адаптивність до навколишнього середовища

Широкотемпературна версія (від -40°C до +85°C)

Версія високої яскравості для видимості на вулиці

Вібростійка посилена конструкція
