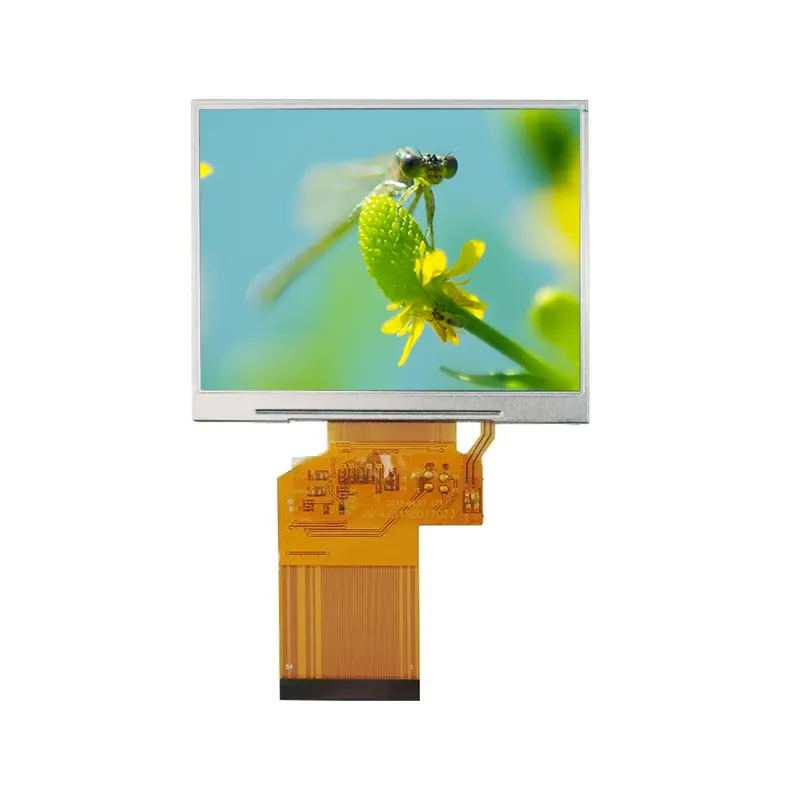

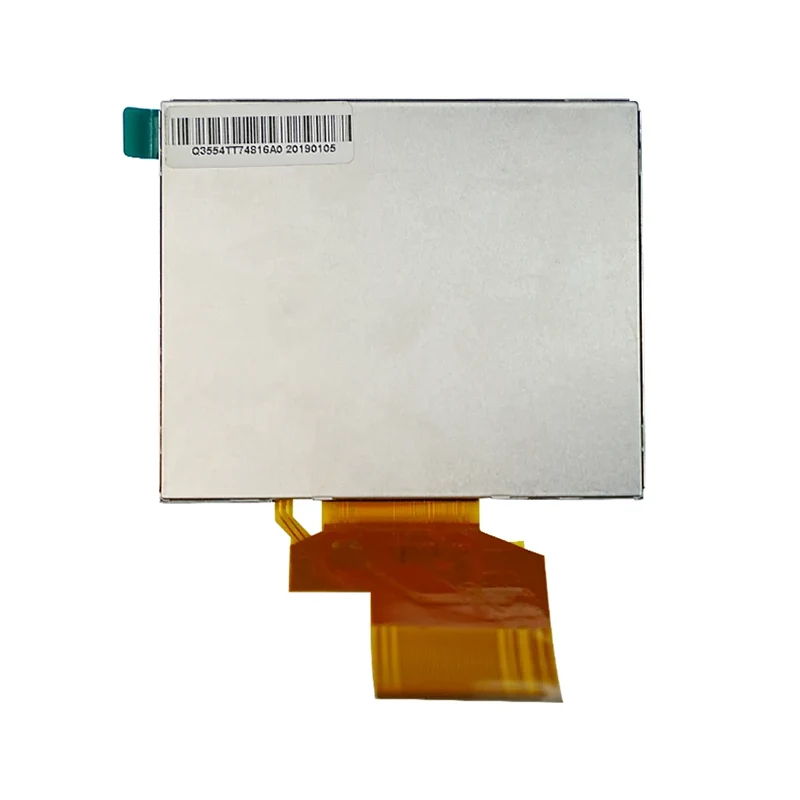

3,5-дюймовий модуль промислового стандарту TN TFT LCD

Tianfu, китайський виробник РК-дисплеїв, що спеціалізується на високоякісних, економічно ефективних і настроюваних дисплеях, пропонує 3,5-дюймовий промисловий стандарт TN TFT РК-екранний модуль. Розроблений для суворих умов, цей модуль має роздільну здатність 320 × RGB × 240, 16,7 млн ​​кольорів і мікросхему драйвера HX8238D, що підтримує різноманітні інтерфейси (24-бітний RGB, серійний RGB, CCIR601/656) для бездоганної інтеграції в промислові системи. Основні технічні характеристики включають адаптацію до температури промислового рівня (-20°C ~ +70°C під час експлуатації, -30°C ~ +80°C при зберіганні), 6-світлодіодне підсвічування, коефіцієнт контрастності 350:1 і компактні розміри (76,90×63,9×3,26 мм).

Специфікація

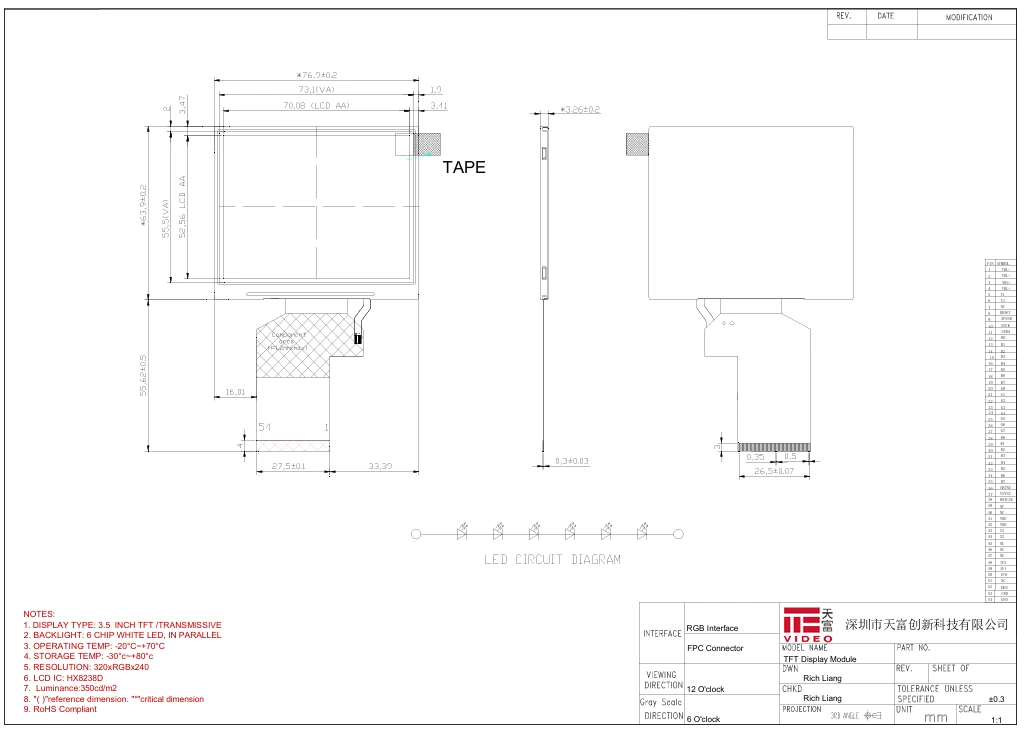

Деталі модуля РК-екрана TFT 3,5 дюйма Tianfu

Незалежно від того, чи використовується в людино-машинному інтерфейсі (HMI), лічильниках відображення стану, екранах портативних пристроїв або терміналах відтворення мультимедіа, 3,5-дюймовий промисловий стандарт TN TFT РК-екранний модуль забезпечує чіткі, стабільні та надійні рішення для відображення.

1. Промислове управління та автоматизація

· Панелі керування ПЛК та людино-машинні інтерфейси (HMI)

· Портативні вимірювальні прилади (мультиметри, осцилографи)

· Панелі управління промисловими роботами/автоматизацією

· Пульти дистанційного керування (крани, будівельна техніка)

· Портативні термінали збору та перевірки даних

2.  Розумний дім та Інтернет речей (IoT)

· Панелі керування розумним будинком/екрани центрального керування

· Розумні настінні вимикачі

· Панелі керування побутовою технікою (кондиціонери повітря, пральні машини, інтелектуальні дверцята холодильників/льодогенератори, посудомийні машини, духові шафи, парові печі, комбіновані пристрої прання/сушіння з фронтальним завантаженням, розумні елементи керування кондиціонером/системою свіжого повітря, розумні водонагрівачі)

3. Побутова електроніка та комерційне обладнання

· Портативні ігрові консолі, цифрові фоторамки, портативні DVD-програвачі, дисплеї Bluetooth-динаміків/радіо, POS-термінали, термінали для замовлення, машини для обліку робочого часу, електронні словники, машини/пристрої для раннього навчання, електронні клавіатури, комерційні кишенькові термінали (термінали для замовлення, сканери штрих-кодів)

Чому понад 200 клієнтів продовжують обирати нас?

Основні переваги

• Багатоінтерфейсний дизайн для високої сумісності

Одночасно підтримує паралельний RGB, послідовний RGB і CCIR656/601, забезпечуючи гнучку адаптацію до різних основних схем керування та знижуючи витрати клієнтів на налаштування обладнання.

• Екологічна адаптованість промислового рівня

Діапазон робочих температур від -10°C до +60°C і пройшов численні випробування на надійність, включаючи зберігання при високих і низьких температурах, температурні цикли, вібрацію та ESD, що робить його придатним для суворих умов.

• Оптимізований оптичний і сенсорний досвід

Має матову плівку, стійку до кільця Ньютона, для усунення інтерференційних смуг і забезпечення плавної роботи дотиком; твердість поверхні ≥ 3H для стійкості до подряпин, ідеально підходить для високочастотних сценаріїв роботи.

• Точна механічна структура та конструкція, яка легко збирається

Забезпечує кілька наборів ключових розмірів, включаючи AA, OD, VA та гумову раму, що полегшує клієнтам відкриття структурних отворів і дизайн ламінування, а також зменшує труднощі при складанні.

• Широка напруга живлення та низьке енергоспоживання

Відрізняється широким діапазоном вхідної напруги 2,6–3,6 В із низькою чутливістю до коливань джерела живлення, підходить для живлення від батарей або промислових джерел живлення.

Ваш надійний партнер LCD із 16-річним спеціалізованим досвідом --- Tianfu

Коли ви порівнюєте багатьох постачальників, окрім параметрів і цін, ми хотіли б передати нашу унікальну цінність як виробника малого та середнього розміру з більш ніж 16-річним досвідом роботи в галузі рідкокристалічних дисплеїв. Вибираючи нас, ви отримуєте більше, ніж просто дисплейний модуль – ви отримуєте стабільного, надійного та оперативного довгострокового партнера.

✅ Ми знаємо свою продукцію, і, що важливіше, ми розуміємо ваші потреби

· Перевірені виробничі процеси: 16 років накопиченого досвіду дали нам глибокі навички застосування класичних мікросхем драйверів, таких як HX8238D. Від COG склеювання та ламінування плівки ITO до випробувань на старіння та 100% перевірки, ми створили зрілі та стабільні робочі процеси виробництва, гарантуючи, що кожен модуль, який ви отримуєте, забезпечує постійну продуктивність, надійність і довговічність.

· Дизайн, націлений на больові точки: сумісність модуля з декількома інтерфейсами (RGB/CCIR) і стійкість до широких температур промислового класу є результатами оптимізації дизайну на основі численних відгуків клієнтів. Ми розуміємо, що малим і середнім замовникам потрібен «універсальний» і надійний дисплей, щоб відповідати різноманітним вимогам кількох проектів.

✅ Наш помірний масштаб означає більшу зосередженість і гнучкість

· Швидке реагування та комунікація: відсутні громіздкі процедури, характерні для великих підприємств. Ваші технічні запити, підтвердження специфікацій або запити на модифікацію безпосередньо оброблятимуть досвідчені інженери або керівники проектів, час відповіді вимірюється годинами, а не днями.

· Гнучка підтримка налаштувань. Незалежно від того, чи потрібні вам коригування довжини FPC, розводки інтерфейсу, яскравості підсвічування або невеликої серії адаптації конкретних кодів ініціалізації мікропрограми, у нас є можливість швидкого інженерного реагування. Ваше замовлення на 500 одиниць розглядається з тим самим пріоритетом, що й ключові клієнти.

· Цінність, орієнтована на цілеспрямованість: ми спеціалізуємося на виробництві TFT і сенсорних екранів малого та середнього розміру, при цьому всі вдосконалення процесів і заходи контролю якості зосереджені на цьому основному бізнесі. Те, що ви отримуєте, — це результат роботи команди, присвяченої певній галузі знань.

✅ Ми цінуємо свою репутацію, забезпечуючи контрольовану якість та стабільні поставки

· Внутрішнє управління повним циклом: від закупівлі матеріалів і розміщення SMT до складання модулів і тестування, усі критичні процеси завершуються на наших власних підприємствах. Це забезпечує повне відстеження та контроль якості, усуваючи ризики коливань якості, спричинені аутсорсингом.

· Довгострокові зобов’язання щодо поставок: ми повністю усвідомлюємо важливість життєвого циклу продукту для ваших проектів. Для класичних компонентів, таких як HX8238D, ми створили безпечну систему інвентаризації та можемо забезпечити гарантоване безперервне постачання, підтримуючи ваші довгострокові виробничі потреби без турбот.

· Прозора співпраця: ми раді надати детальні таблиці даних, звіти про випробування та навіть ознайомлення з процесами. Ми віримо, що лише тоді, коли клієнти приймають обґрунтовані рішення про покупку, можна будувати довгострокові партнерські відносини.

✅ Комплексна передпродажна та післяпродажна підтримка

· Готова до використання підтримка розробки: кожен модуль постачається з чіткими визначеннями інтерфейсу, підтвердженими кодами драйверів (сумісними з поширеними платформами MCU) і схематичними посиланнями, що значно скорочує час налагодження ваших інженерів.

· Допомога у впровадженні виробництва: якщо ви використовуєте наші модулі вперше, ми можемо надати вказівки щодо паяння, запобіжних заходів при складанні та простого функціонального тестування, що допоможе вам досягти безперебійного масового виробництва.

· Надійна гарантія якості: усі модулі проходять 100% електричні випробування та перевірку надійності зразків перед відправленням, а також мають 12-місячну гарантію якості.

Підсумовуючи, вибір нас означає вибір надійного партнера, який пропонує:

Продукти, удосконалені завдяки 16-річному досвіду в галузі + Гнучке реагування на ваші потреби в налаштуванні як малого та середнього підприємства + Ретельний контроль якості, наче захищаючи наш власний бренд.

Можливо, ми не є найбільшим постачальником на ринку, але прагнемо бути тим, хто найкраще розуміє вас і забезпечує вам максимальний спокій.

запитання й відповіді

Q1: Чи підтримує цей екран сенсорну функцію?

Так, цей модуль містить резистивний сенсорний екран (плівка ITO), який підтримує одноточковий дотик. Він має стандартний 4-провідний резистивний інтерфейс і потребує зовнішньої сенсорної мікросхеми або мікроконтролера з вбудованим АЦП.

Q2: Чи можете ви надати версію з ємнісним дотиком?

Поточна стандартна версія оснащена резистивним дотиком. Для ємнісного дотику (підтримка багатоточкового дотику) зв’яжіться з нами для налаштування.

Q3: Яка різниця між CCIR656 і CCIR601 в інтерфейсі? Як вибрати?

CCIR656 — це вбудований формат сигналу синхронізації (зазвичай використовується для цифрових відеопотоків), тоді як CCIR601 — це окремий формат сигналу синхронізації. Якщо ваш процесор виводить стандартні відеосигнали ITU-R BT.656/BT.601 (наприклад, певні мультимедійні процесори), можливе пряме підключення. Якщо ви не впевнені, надайте свою основну модель керування, і ми допоможемо з вибором.

Q4: Чи можна розширити діапазон робочих температур від -10°C до +60°C?

Стандартний продукт має такий діапазон температур. Для промислових широкотемпературних вимог, таких як -30°C ~ +80°C, можна обговорити налаштування, що зазвичай передбачає коригування рідкокристалічних матеріалів і виробничих процесів.

Q5: Чи доступні відповідні плати драйверів або плати адаптерів?

Ми можемо надати адаптерні плати RGB і сенсорні адаптерні плати (включаючи сенсорні мікросхеми), щоб спростити дизайн схеми. Будь ласка, зверніться до нашої команди продажів для отримання деталей.

Виробництво та використання

Q6: Який рівень захисту від електростатичного розряду модуля?

Модуль пройшов випробування на електростатичний розряд ±8 кВ (повітряний розряд) / ±4 кВ (контактний розряд), що відповідає вимогам загального промислового середовища. Рекомендується вжити відповідних заходів щодо заземлення та ізоляції при проектуванні корпусу виробу.

Q7: Чи спричинить час відгуку 15 мс розмиття?

15 мс — це типовий час відгуку від сірого до сірого, якого достатньо для більшості сценаріїв, таких як промислове керування, контрольно-вимірювальні прилади та інтерактивні інтерфейси. Для високошвидкісного відтворення відео (наприклад, понад 30 кадрів/с) рекомендується оцінити фактичну продуктивність динамічного зображення.

Q8: Як підключається підсвічування модуля?

Сам модуль не включає схему драйвера підсвічування, але забезпечує контакти світлодіодного підсвічування (зазвичай +3,3 В і GND). Потрібно підключити зовнішнє джерело постійного струму або схему драйвера підсвічування. Струм залежить від послідовно-паралельної конфігурації світлодіодів підсвічування (типове значення: приблизно 60-100 мА).
