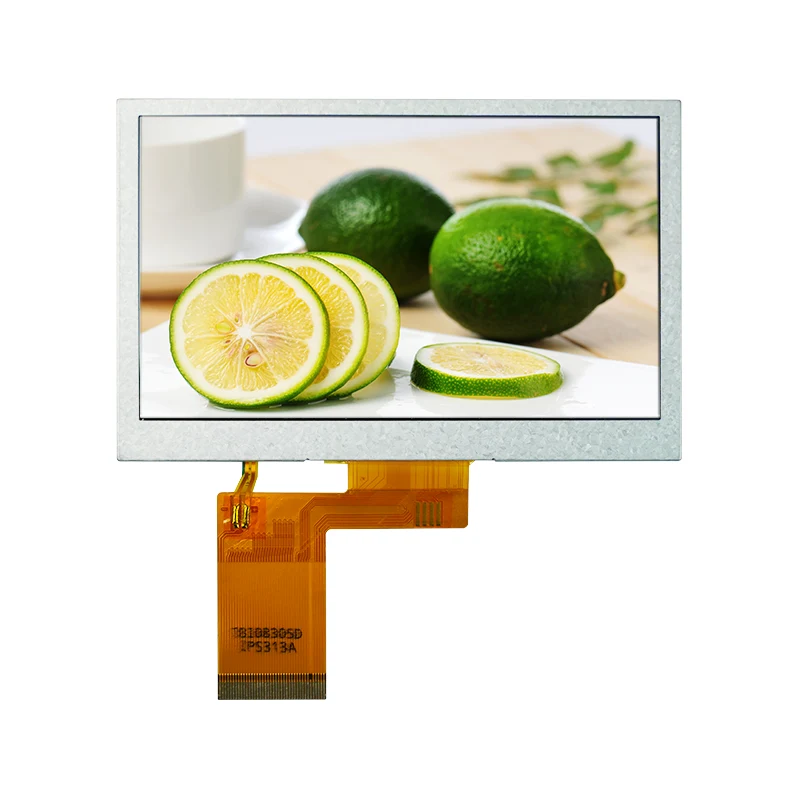

Кольоровий TFT РК-дисплей IPS з діагоналлю 4,3 дюйма

Основні характеристики

• Дисплей високої яскравості: типова яскравість 500 кд/м² (мінімум 450 кд/м²), що забезпечує чітку видимість навіть за сильного освітлення.

• Робочий діапазон робочих температур: підтримує робочий діапазон температур від -20°C до 60°C, підходить для промислових середовищ.

• Широкі кути огляду: типовий горизонтальний кут огляду 70° та вертикальний кут огляду 45°–60°, що забезпечує комфортний перегляд під різними кутами.

• Швидка відповідь: типовий час реакції становить 20 мс, що ідеально підходить для відображення динамічних зображень.

• Енергозберігаючий дизайн: працює при низькій напрузі 3,2 В з оптимізованою ефективністю для білого світлодіодного підсвічування.

Специфікація Tianfu Customized 4.3’ Transmissive IPS Color TFT LCD Display Module Specification

Деталі модуля кольорового TFT РК-дисплея Tianfu 4,3 дюйма з пропускною здатністю IPS

Кольоровий РК-дисплей TFT IPS із діагоналлю 4,3 дюйма використовується в різних сферах, а саме:

Промислова автоматизація та управління

• Промислові панелі HMI: моніторинг виробничої лінії, відображення стану обладнання

• Прилади для тестування та вимірювання: осцилограф, інтерфейси дисплея аналізатора спектру

• Термінали керування ПЛК: людино-машинні інтерфейси для систем автоматизації виробництва

Автомобільні та транспортні системи

• Бортові навігаційні дисплеї: навігаційні екрани позапродажних автомобілів

• Інформація про громадський транспорт: системи прибуття автобусних зупинок, термінали продажу квитків

• Інструменти для будівельних машин: екскаватор, панелі оператора крана

Медичне та медичне обладнання

• Портативні медичні прилади: монітори, дисплеї діагностичного обладнання

• Термінали моніторингу стану здоров’я: інтерфейси пристроїв охорони здоров’я спільноти

• Лабораторні прилади: екрани відображення даних для аналітичних інструментів

Розумний дім та IoT

• Інтелектуальні панелі керування: сенсорні інтерфейси для домашніх центральних систем керування

• Дисплеї моніторингу безпеки: екрани систем внутрішнього зв'язку

• Інтерфейси розумних пристроїв: високоякісні холодильники, панелі керування пральною машиною

Комерційне та роздрібне обладнання

• POS системи: дисплеї роздрібних терміналів

• Рекламні інформаційні екрани: маломасштабні цифрові вивіски

Оцінка нашого клієнта: Панель промислового термостата

Виробник промислового обладнання використав цей модуль як інтерфейс дисплея для своєї системи контролю температури. Він стабільно працював понад 2 роки в холодному середовищі зберігання при -10°C, без погіршення яскравості. Кут огляду відповідає вимогам багатокутного моніторингу.

Q1: Які вимоги до джерела живлення для цього 4,3-дюймового модуля TFT?

A: Модуль вимагає двох джерел живлення: 1) 3,2 В (типове) для логічної частини; 2) 12–16 В для світлодіодного підсвічування, з типовим значенням 14 В. Струм підсвічування приблизно 40 мА. Рекомендується використовувати стабільний перетворювач DC-DC, щоб уникнути впливу коливань напруги на роботу дисплея.

Q2: Чи може модуль нормально працювати в умовах низької температури?

A: Так, цей модуль пройшов ретельні випробування та може нормально працювати в діапазоні температур навколишнього середовища від -20°C до 60°C. У середовищі з низькою температурою час початкового запуску може трохи подовжуватися (приблизно 1–2 секунди), але це не впливає на продуктивність дисплея. Діапазон температур зберігання від -20°C до 70°C.

Q3: Які характеристики кута огляду модуля? Які монтажні позиції підходять?

Відповідь: Цей модуль має кут огляду на 12 годин із типовим горизонтальним кутом огляду 70° та вертикальним кутом огляду 45°–60°. Він підходить для встановлення на рівні або трохи вище очей спостерігача. Для програм, які вимагають багатокутного огляду, рекомендується відрегулювати кут установки або вибрати модель з іншими специфікаціями кута огляду.

Q4: Чи підтримує час відгуку 20 мс відтворення відео?

A: Типовий час відповіді 20 мс (максимум 30 мс) підтримує більшість сценаріїв застосування, включаючи оновлення даних, перемикання GUI та відтворення відео стандартної чіткості. Для високошвидкісного відео з рухом або ігрових додатків рекомендується вибрати спеціальну модель із меншим часом відгуку.

Q5: Який термін служби модуля та деградація підсвічування?

В: За номінальних умов експлуатації модуль розрахований на термін служби понад 30 000 годин. Зниження яскравості світлодіодного підсвічування зазвичай становить менше 10% протягом 10 000 годин. Рекомендується уникати роботи на максимальній яскравості протягом тривалого часу, щоб продовжити термін служби підсвічування.

Питання 6: Чи підтримується сенсорна функція?

A: Ця модель є модулем лише з дисплеєм і не має сенсорної функції. Однак ми можемо надати відповідні компоненти резистивного або ємнісного сенсорного екрана та допомогти з процесом ламінування. Сенсорний екран потрібно купувати та інтегрувати окремо.

Зразок політики постачання

Доступність зразків: невеликі партії зразків від 1 до 10 штук доступні для оцінки та тестування замовником.

Документація, що входить до комплекту: кожен пакет зразків містить:

• Повний опис продукту

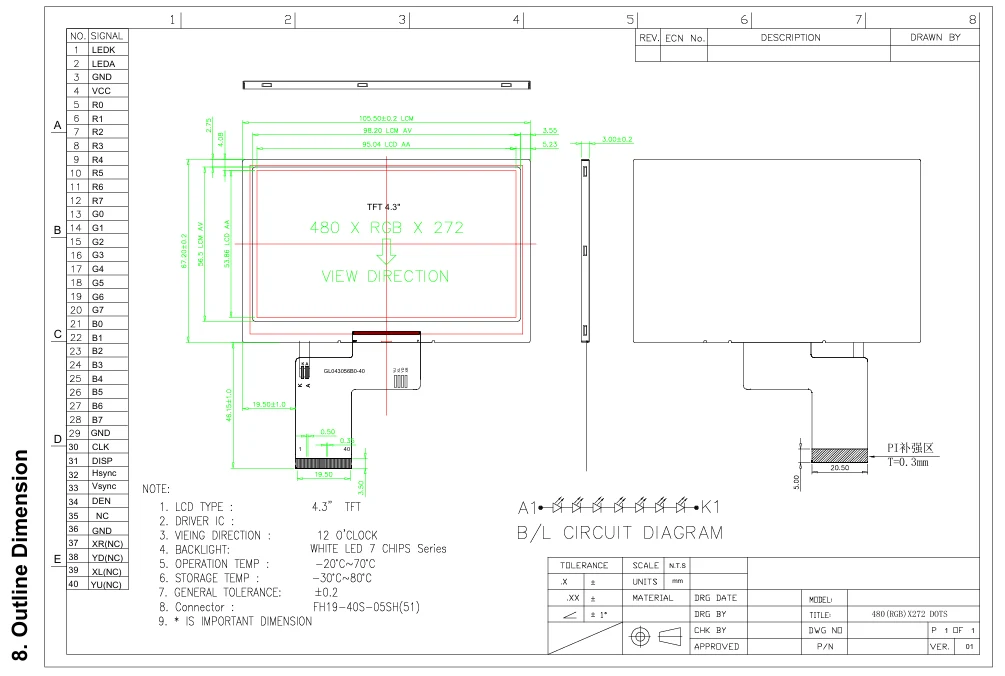

• Механічні креслення (файли CAD у форматах DXF/STEP)

• Визначення контактів і схема електричного підключення

• Рекомендований час ініціалізації та код конфігурації реєстру

• Інструкції з безпечної експлуатації та захисту від електростатичного розряду

Зразок рекомендацій щодо оцінки

Перш ніж запитувати зразки, переконайтеся, що ваша технічна команда має такі можливості:

• Здатність керувати: здатність забезпечити логічне живлення 3,2 В і світлодіодне підсвічування 12–16 В для модуля

• Сумісність інтерфейсу: системна материнська плата може підтримувати 40-контактний роз’єм FH19‑40S‑0.5SH(51) або еквівалентний адаптер.

• Підтримка сигналу: головна мікросхема управління може виводити 24-бітні або 16-бітні сигнали паралельного інтерфейсу RGB

• Теплові міркування: у вашому пристрої зарезервовано достатній простір для розсіювання тепла

🔧 Обсяг професійної технічної підтримки

Основна технічна підтримка (надається безкоштовно)

Прямим клієнтам ми пропонуємо таку професійну технічну підтримку, пов’язану з РК-модулем:

1. Консультації щодо специфікацій та інтеграції

• Інтерпретація електричних характеристик модуля та рекомендації щодо проектування джерела живлення

• Механічний монтаж і аналіз структурної сумісності

• Вказівки щодо процесів спаювання роз’ємів і складання кабелю

• Рекомендації щодо оцінки адаптивності до середовища (температура/вологість).

2. Технічна документація драйвера IC

• Повна таблиця даних для мікросхеми драйвера ILI6485

• Детальна конфігурація регістра та приклади послідовності ініціалізації

• Аналіз параметрів синхронізації інтерфейсу та рекомендації щодо відповідності

• Еталонна схема для корекції колірної гами

3. Інструкції з налаштування оптичних характеристик

• Методи та стандарти перевірки однорідності яскравості

• Пропозиції щодо оптимізації характеристик кута огляду в реальних установках

• Вказівки щодо налаштування контрасту та кольору

• Схеми тестування та оцінки часу відповіді

4. Підтримка перевірки надійності

• Рекомендовані умови та цикли випробувань на вигорання

• Конструкція захисту від електростатичного розряду та рекомендації

• Методи випробування температурного циклу

• Ключові моменти для довгострокової оцінки експлуатаційної надійності

Відповідь технічної підтримки

• Час відповіді: відповідь на технічні запити надається протягом 24 годин у робочі дні

• Методи спілкування: підтримка електронною поштою, телефоном і онлайн-зустрічі для поглибленого технічного обміну

• Документація: уся технічна документація надається китайською та англійською мовами

• Бібліотека поширених запитань: бібліотека рішень для типових проблем інтеграції створена для довідки клієнтів
