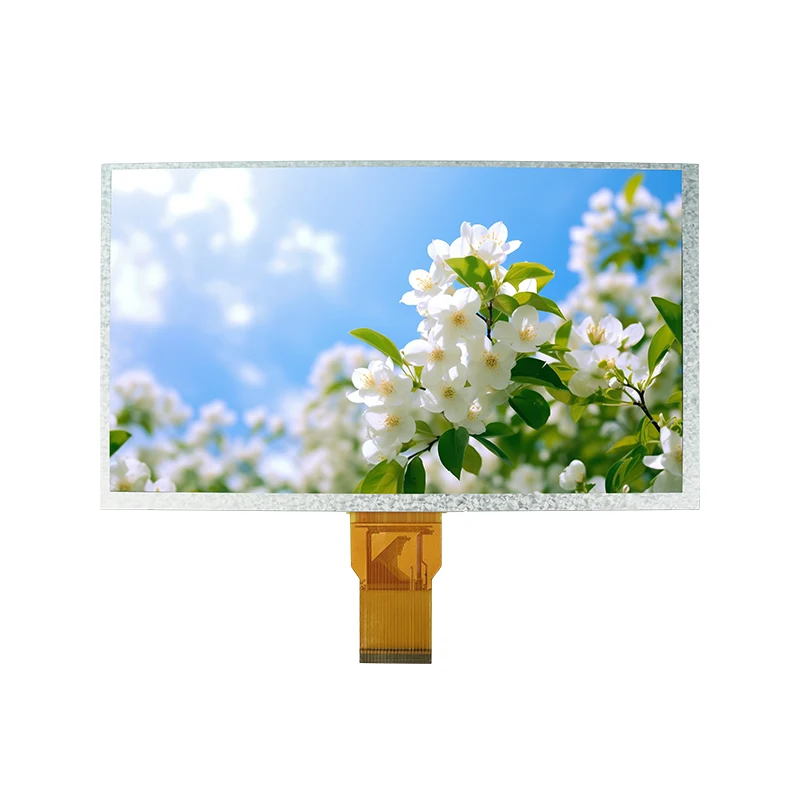

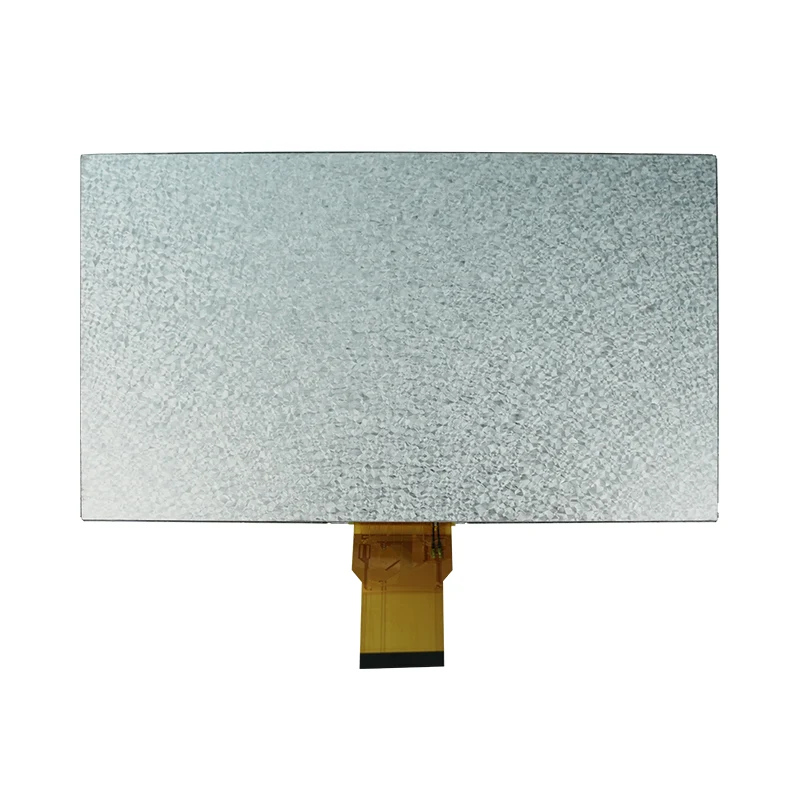

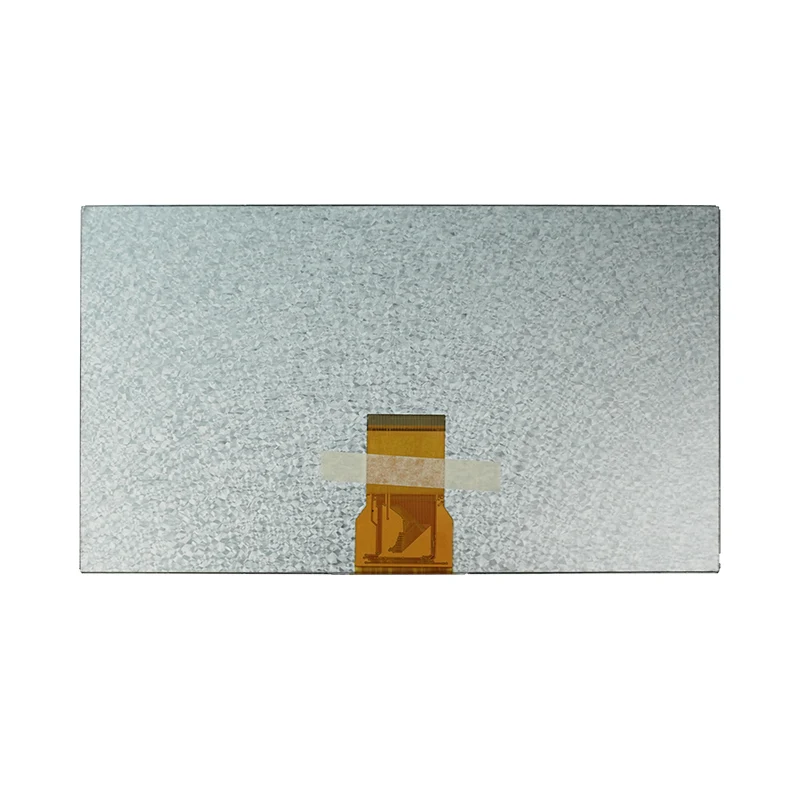

9,0-дюймовий високолегкий TN TFT РК-модуль

Ключові характеристики

• Чудова чіткість: 9,0-дюймовий TFT-РК-дисплей із роздільною здатністю 800 × 480 RGB-смуг і технологією Normal White TN для чіткого, висококонтрастного зображення.

• Міцна надійність: бездоганно працює за екстремальних температур (від -20 ℃ до 70 ℃), ідеально підходить для промислового застосування та зовнішнього застосування.

• Повна інтеграція: 24-розрядний паралельний інтерфейс RGB і упаковка COG забезпечують компактний, легкий дизайн із універсальною сумісністю.

• Енергоефективність: надзвичайно низьке енергоспоживання з оптимізованою 18 світлодіодною підсвіткою (загальний струм 120 мА).

• Надійна гнучкість живлення: підтримує широкий діапазон напруги (цифровий: 2,8–3,3 В, аналоговий: 9,4–9,8 В, гейт: ±5,4–19 В) для стабільної роботи в суворих умовах.

технічний Технічні характеристики

 Подробиці

Програми та промислові рішення

Інженери та відділи закупівель вибирають цей 9,0-дюймовий TN TFT РК-модуль, коли їм потрібно вирішити конкретні завдання:

• Промислові панелі управління:Потрібен дисплей, який стабільно працює в заводських умовах без кондиціонування? Робоча температура від -20 °C до 70 °C і структура COG (Chip-on-Glass) забезпечують надійну цілодобову безперебійну роботу систем автоматизації виробництва та HMI.

• MПристрої медичного моніторингу:Вас турбують обмеження потужності та простору портативного клінічного обладнання? Оптимізоване підсвічування з 18 світлодіодами (загальний струм 120 мА) значно подовжує термін служби батареї портативних медичних інструментів без шкоди для чіткості тексту на дисплеї.
• Розумні домашні інтерфейси та IoT:Шукаєте компактний дисплей із тонким профілем, який спрощує компонування апаратного забезпечення? Стандартний 24-розрядний паралельний інтерфейс RGB і легка конструкція забезпечують бездоганну інтеграцію в інтелектуальні пристрої, системи контролю доступу та домофони безпеки, прискорюючи час виходу на ринок.
• Внутрішні сервісні термінали та торгівля:Шукаєте високопродуктивний, але недорогий дисплей для роздрібної торгівлі в приміщенні? Яскравість 120 кд/м² і економічна технологія WVGA TN забезпечують чітку, висококонтрастну видимість для внутрішніх кіосків з продажу квитків, торгових автоматів і настільних тестових приладів.

Післяпродажна підтримка та технічне обслуговування

Tianfu Display стоїть за кожним 9,0-дюймовим TN TFT РК-модулем із комплексною інженерною підтримкою та першокласним післяпродажним обслуговуванням. Ми не просто доставляємо компоненти дисплея — ми гарантуємо успішну інтеграцію вашого апаратного забезпечення від стадії прототипу до масового виробництва.

Гарантійне покриття та гарантія якості

• 12-місячна стандартна гарантія:Повністю покриває виробничі дефекти, збої підсвічування та аномалії дисплея за нормальних умов експлуатації.
• Варіанти розширеної гарантії:Доступно для великих оптових замовлень або критично важливих промислових застосувань — зв’яжіться з нашою технічною командою продажів, щоб отримати індивідуальні плани покриття.

Послуги B2B з інжинірингу та налаштування

1. FPC та налаштування інтерфейсу:Гнучкі друковані схеми (FPC), довжину, форму та визначення контактів можна адаптувати відповідно до дизайну вашого корпусу.
2. Підсвічування та налаштування яскравості:Підтримуйте оновлення високої яскравості (до 1000 /кд/м2) для вимог щодо читання на відкритому повітрі або індивідуального терміну служби світлодіодів.
3. Інтеграція сенсорної панелі:Повна сумісність із мультисенсорними рішеннями з резистивною сенсорною панеллю (RTP) або проектованою ємнісною сенсорною панеллю (PCAP).

Технічна підтримка та інженерна допомога

1. Передпродажна інженерна консультація:Наші інженери перевіряють ваші вимоги до програми, операційне середовище та сумісність інтерфейсу перед доставкою зразка.
2. Підтримка прошивки та драйверів:Надайте код ініціалізації, параметри синхронізації та документацію інтерфейсу для інтеграції 24-розрядного RGB, скорочуючи ваш цикл розробки.
3. Підтримка налаштування:Для модифікацій Backlight, FPC, TP або COG наша команда керує повним процесом інженерних змін від прототипу до масового виробництва.
4. Підтримка на місці:Для стратегічних партнерів і великих клієнтів доступна технічна допомога на місці для критичних етапів інтеграції.

Процес обслуговування — від інтеграції до виробництва

Ми віримо в довіру, керовану даними. На кожну партію продукції ми надаємо:

1. Звіти про вхідний контроль якості (IQC):Записи перевірки сировини для скла, мікросхем, підсвічування та компонентів FPC.
2. Дані контролю якості процесу (PQC):Відстеження продуктивності в режимі реального часу, перевірка лінії з’єднання та журнали тестування на старіння.
3. Звіти вихідного контролю якості (OQC):Записи остаточної перевірки, включаючи однорідність яскравості, кольорову гаму та цілісність сигналу інтерфейсу.
4. Простежуваність партії:Кожен модуль можна відстежити за датою виробництва, номером партії та ключовими параметрами процесу, що дозволяє швидко аналізувати першопричину, якщо виникають проблеми.

Поширені запитання — поширені запитання після продажу

• Q1: Який типовий час виконання гарантійної заміни?

◦ A:У разі підтверджених виробничих дефектів або невідповідності якості протягом 12-місячного гарантійного періоду заміна блоків обробляється швидко. Стандартні складські товари зазвичай доставляються протягом 48 годин, щоб мінімізувати час простою виробництва.

•Q2: Чи надаєте ви інженерну підтримку для вирішення питань інтеграції?

◦ A:Так, надається повна підтримка апаратної та програмної інтеграції. Наші інженери-дослідники допоможуть вам із кодами ініціалізації, налаштуванням параметрів синхронізації 24-бітного RGB/TTL, налагодженням інтерфейсу та перевіркою механічної придатності на етапі проектування.

• Q3: Чи можу я отримати звіти про аналіз помилок для повернутих модулів?

◦ A:так У разі проблем із якістю партії або повернень із критично важливих промислових застосувань наша лабораторія контролю якості виконує глибокий аналіз основних причин на рівні компонентів і надає офіційний звіт про аналіз несправностей (формат звіту 8D) протягом 3–5 робочих днів.

• Q4: Що робити, якщо мені потрібна підтримка після закінчення гарантійного періоду?

◦ A:Ми пропонуємо безперервні платні послуги з ремонту та технічні консультації з тривалим терміном служби для післягарантійних модулів. Щоб підтримувати довгострокові промислові проекти, ми забезпечуємо стабільну доступність застарілих компонентів і заміни, які можна замінити протягом щонайменше 5 років.
