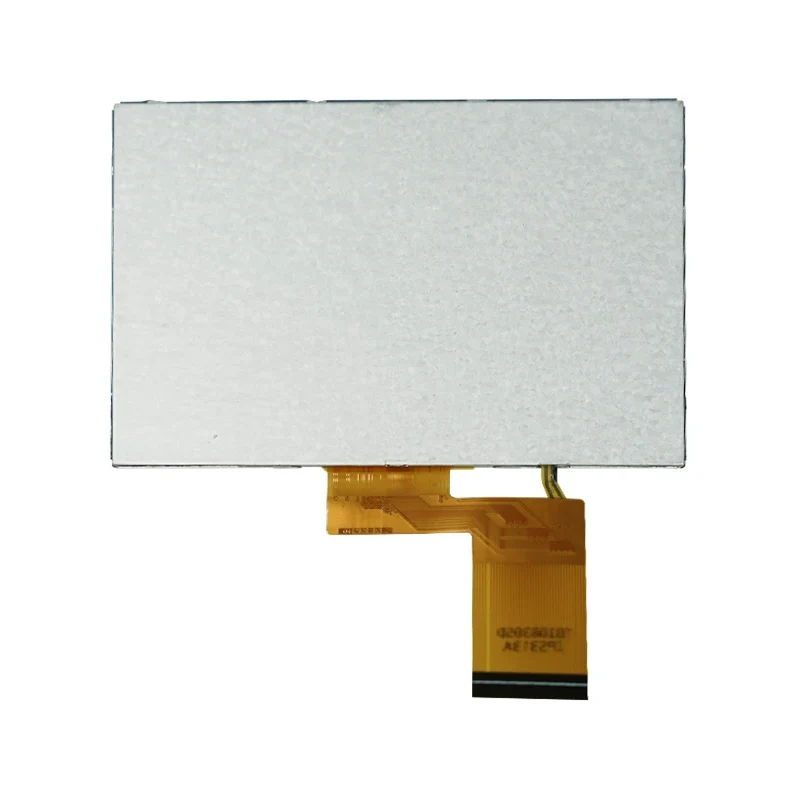

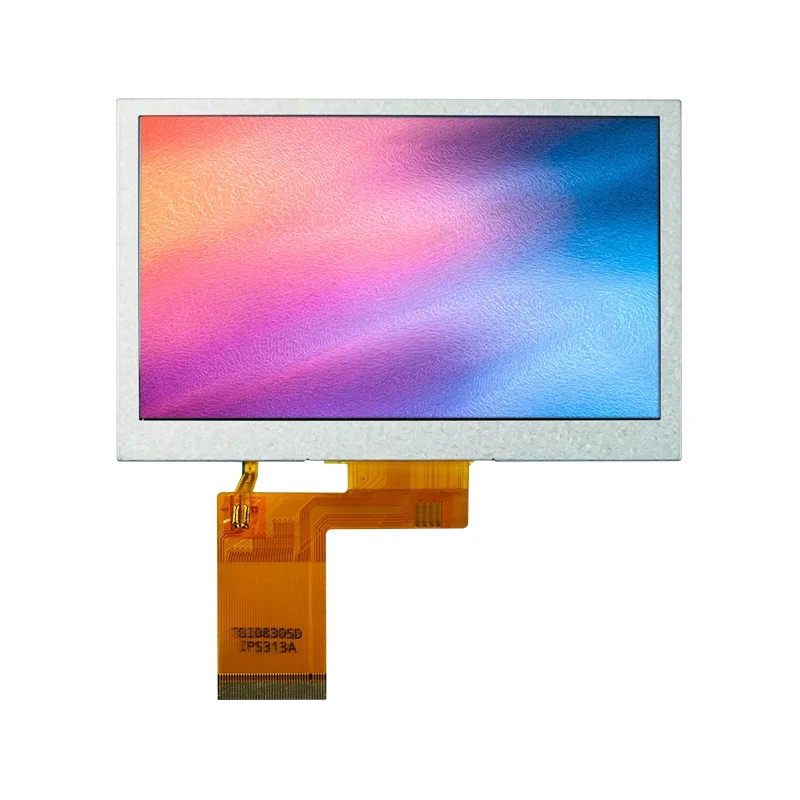

4,3-дюймовий інтерфейс RGB IPS TFT РК-модуль

Основні можливості:

• Відображення динамічних зображень, тексту та графічного інтерфейсу користувача (GUI)

• Підтримка роздільної здатності 480×272, що забезпечує чіткий і читабельний вміст

• Пряме підключення до основної мікросхеми керування через інтерфейс RGB, що спрощує системну інтеграцію

• Підсвічування високої яскравості (типове значення 620 кд/м²) забезпечує видимість в умовах сильного освітлення

• Конструкція з низьким енергоспоживанням подовжує термін служби акумулятора пристрою

Специфікація модуля IPS TFT РК-екрану Tianfu з інтерфейсом 4,3 дюйма RGB

Деталі модуля РК-екрану IPS TFT з інтерфейсом 4,3 дюйма RGB Tianfu

Цей 4,3-дюймовий РК-екранний модуль IPS TFT із інтерфейсом RGB широко використовується в багатьох галузях завдяки своїм компактним розмірам, високій яскравості та міцності.

Ось кілька типових сценаріїв застосування та прикладів випадків:

Промислова автоматизація та системи управління

• Корпус: використовується в терміналах моніторингу заводської виробничої лінії для відображення виробничих даних і стану обладнання в реальному часі. За сильного зовнішнього освітлення високояскраве підсвічування гарантує, що оператори зможуть чітко читати інформацію.

• Переваги: ​​робота в широкому діапазоні температур (-10°C~60°C) підходить для робочих середовищ; швидкий час відгуку (40 мс) підтримує динамічні оновлення.

Медичне обладнання

• Футляр: інтегрований у портативні медичні діагностичні прилади, такі як глюкометри або електрокардіографи (ЕКГ), для відображення даних пацієнтів і графічних результатів.

• Переваги: ​​високий коефіцієнт контрастності (1000:1) покращує чіткість зображення, щоб допомогти медичному персоналу робити точні висновки; низьке енергоспоживання збільшує час роботи пристрою.

Побутова електроніка

• Корпус: використовується в панелях керування розумним будинком для відображення температури, вологості та інтерфейсів керування пристроєм.

• Переваги: ​​інтерфейс RGB підтримує насичені кольори для покращення взаємодії з користувачем; малий крок пікселя (0,198 мм) забезпечує високу якість зображення.

Автомобільні та транспортні системи

• Корпус: використовується в інформаційно-розважальних системах автомобіля або дисплеях на задніх сидіннях для відображення навігації та медіа-вмісту.

• Переваги: ​​вібростійкий дизайн (на основі міцної конструкції TFT) усуває вібрацію автомобіля; зазвичай чорний режим зменшує відблиски в темному середовищі.

Вбудована розробка та освіта

• Корпус: використовується студентами та інженерами для створення прототипів, таких як інтерфейси керування роботами або дисплеї пристроїв IoT.

• Переваги: ​​простий інтерфейс (CLK, HSYNC тощо) для легкого підключення до звичайних мікроконтролерів (наприклад, STM32, Raspberry Pi).

• Розширені програми: POS-термінали, дисплеї моніторингу безпеки, розумні приладові панелі тощо.

Ми зібрали відгуки користувачів-виробників із різних галузей, щоб всебічно оцінити фактичну продуктивність цього модуля дисплея. Зверніть увагу, що досвід базується на специфікаціях і типових програмах і може відрізнятися залежно від конкретного середовища використання.

Візуальна продуктивність

• Яскравість і читабельність: користувачі повідомляють, що підсвічування 620 кд/м² є достатньо яскравим для зовнішнього або яскраво освітленого внутрішнього середовища, забезпечуючи чітку видимість вмісту. Типовий коефіцієнт контрастності 1000:1 поглиблює чорний і освітлює білий, покращуючи загальне візуальне враження.

• Ефективність кольору: колірна гамма охоплює 40%~50% (CIE1931), відтворення кольорів є реалістичним, що робить його придатним для відображення діаграм і зображень. Однак колірна гамма може бути обмежена для програм професійного графічного дизайну.

• Час відгуку: типовий час відгуку 40 мс достатній для більшості статичного та динамічного вмісту. Хоча під час швидкого відтворення відео може виникнути невелике розмиття під час руху, воно добре підходить для промислового керування та сценаріїв нешвидкісних ігор.

Інтеграція та простота використання

• Сумісність інтерфейсу: 24-розрядний інтерфейс RGB широко підтримується, користувачі повідомляють про просту інтеграцію з системами серії ARM Cortex-M або Linux. Контрольні сигнали (такі як DEN, DISP) спрощують налаштування синхронізації.

• Керування живленням: широкий діапазон вхідної напруги (VCC 2,65~3,3 В) забезпечує гнучке джерело живлення, зменшуючи потребу у зовнішньому регулюванні. Виміряне споживання електроенергії відносно низьке, що сприяє підвищенню енергоефективності.

• Розмір і встановлення: компактний 4,3-дюймовий дизайн добре підходить для пристроїв з обмеженим простором. Активна площа дисплея 95,04 мм × 53,86 мм оптимізує співвідношення екрану до корпусу.

Екологічна адаптивність

• Температурні характеристики: він стабільно працює в діапазоні від -10°C до 60°C, і користувачі підтверджують відсутність відхилень від норми під час використання зовнішнього обладнання. Діапазон температур зберігання від -20°C~70°C забезпечує безпеку під час транспортування та зберігання.

• Довговічність: TFT-панель і мікросхема драйвера SC7283 забезпечують надійну роботу без повідомлень про збої в умовах промислової вібрації.

• Підсумок відгуків клієнтів: "Цей дисплей пропонує високе співвідношення ціна-якість, достатню яскравість і просту інтеграцію. Він ідеально відповідає нашим вимогам до нашого проекту з дисплеєм у автомобілі. Час відгуку є прийнятним, а також швидка відповідь післяпродажного обслуговування."
