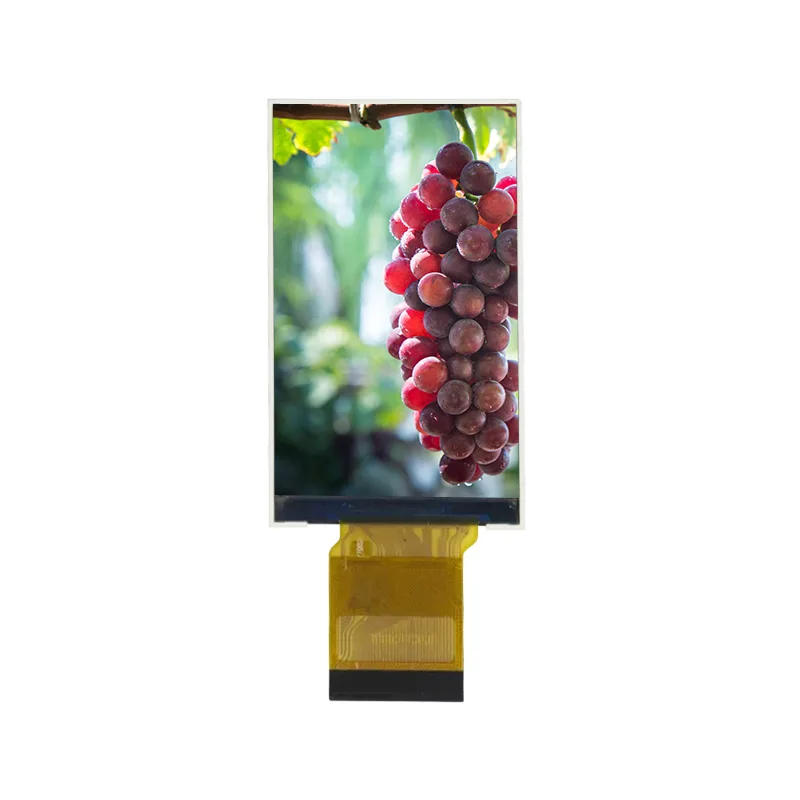

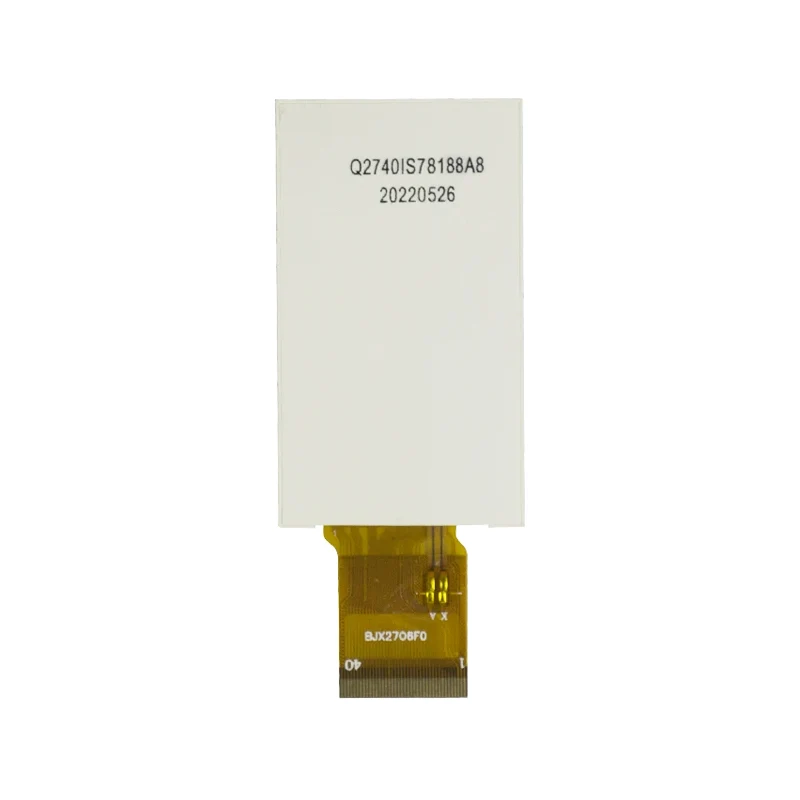

3,92 'модуль екрана високої яскравості IPS TFT

Загальні специфікації

Тип модуля

3,92-дюймовий TFT (A-SI)

-

-

Роздільна здатність дисплея

320 × 320 пікселів

-

-

Тип інтерфейсу

MCU/SPI

-

-

Глибина кольору

16,7 м кольорів

-

-

Драйвер IC

ST7796

-

-

Механічні розміри

76,72 × 74,86 × 2,1 мм

-

-

Активна площа

71,13 × 69,82 мм

-

-

Робоча температура

-20 ° C до +70 ° C ℃

-

-

Температура зберігання

-30 ° C до +80 ° C

-

-

Електричні характеристики

Параметр

Хв

Тип

Максимум

Системна напруга (VDD)

2,5 V

2,8 V

3,6 V

TFT ворота на напрузі (VGH)

10 v

12 v

14 V

TFT ворота вимкнено напруги (VGL)

-14 V

-12 V

-10 V

Тести надійності

Тест -елемент

Умови

Зберігання високої температури

80 ° C, 240 годин

Низьке зберігання температури

-30 ° C, 240 годин

Висока температура та вологість (оперативна)

60 ° C, 90% RH, 240 годин

Стандартні продукти

Індивідуальні продукти

Кількість замовлень

Час доставки

Тип налаштування

Час доставки

1-30 шт.

Негайно

B/L & FPC & TP

протягом 5 тижнів

31-100 ПК

1 тиждень

B/L & FPC & TP

протягом 5 тижнів

101-500 ПК

Протягом 2 тижнів

B/L & FPC & TP

протягом 5 тижнів

501-1000 ПК

Протягом 3 тижнів

B/L & FPC & TP

 протягом 5 тижнів

1001-5000 шт.

Протягом 3 тижнів

BL & FPC & TP

Протягом 6 тижнів

5000+ ПК

Протягом 4 тижнів

BL & FPC & TP

Протягом 6 тижнів
